BMWのシリンダーヘッドカバーの交換時期から手順まで元BMW整備士が解説
BMWのエンジンからオイル漏れが発生し、ガスケットを交換しても漏れが止まらない — この場合、シリンダーヘッドカバー本体の劣化が原因と考えられます。
BMWのヘッドカバーは樹脂製のため、経年劣化で割れや変形が生じるとガスケットだけでは密閉できなくなり、カバーごと交換する必要があります。
BMWの高精度な可変バルブタイミング機構（VANOS）やバルブトロニック技術は、エンジン内部の密閉性に依存して動作します。
シリンダーヘッドカバーの密閉性が低下すると、これらのシステムが正常に動作せず、エンジン性能の低下や警告灯の点灯につながります。
交換時期の目安は走行距離50,000～100,000kmで、オイル警告灯が点灯した場合は潤滑不良による重大な損傷を防ぐため、直ちに走行を停止することが必要です。
本記事では、ヘッドカバー本体の劣化による症状、ガスケット交換との違い、当整備工場での交換費用の実績、作業の流れ、おすすめのOEM部品を解説します。
01 シリンダーヘッドカバーの劣化によるオイル漏れの症状
シリンダーヘッドカバーが劣化すると、以下の症状が現れます。
- エンジン上部からオイルの滲みや垂れ跡がある — カバーの合わせ面やボルト穴周辺からオイルが漏れている状態
- エンジンルームからオイルの焦げた臭いがする — 漏れたオイルが排気マニホールドに付着して焼けている
- 駐車場所にオイルの染みが残る — 漏れが進行してオイルが地面まで垂れている
- エンジンオイル量の減りが早い — オイル交換の間隔に対して消費が明らかに多い
これらの症状はヘッドカバーガスケットの劣化でも発生します。
ガスケットのみの劣化であればガスケット交換で対処できますが、カバー本体の樹脂が割れている、ガスケット溝が変形しているといった場合はカバーごとの交換が必要になってきます。
ガスケットを交換しても漏れが再発する場合は、カバー本体の劣化を疑う必要があるでしょう。
ガスケット交換で対応したのに再度漏れる場合、樹脂カバーそのものの歪みや微細な割れが原因のことがあります。診断時にはカバー本体の状態も合わせて点検します。
02 放置した場合のリスク
オイル漏れは量に関係なく早めの対処が必要です。
例えば、漏れたオイルが高温の排気マニホールドに付着し続けると、白煙や異臭が生じ、最悪の場合は車両火災につながる危険があります。
また、オイル量が減少するとエンジン内部の潤滑が不十分になり、エンジンの焼き付きを引き起こした結果、エンジン自体の交換が必要になることがあります。
したがって、オイルの臭いや滲みに気づいたら、早めに整備工場で点検を受けることをお勧めします。
オイル漏れの初期段階では症状が軽微なため見逃しがちですが、BMWの高精度エンジンでは早期発見・早期対応が重要です。定期的な点検を心がけてください。
03 BMWのシリンダーヘッドカバー交換費用
当整備工場でのシリンダーヘッドカバー交換費用の実績です。
| 車種 | 修理費用 |
|---|---|
| F31 320d | 約125,000円 |
交換費用はエンジンの型式によって大きく異なります。
例えば、直列4気筒と直列6気筒ではカバーのサイズや周辺部品の取り外し範囲が変わり、工数に差が出るため割高になる傾向にあります。
04 交換作業の流れ

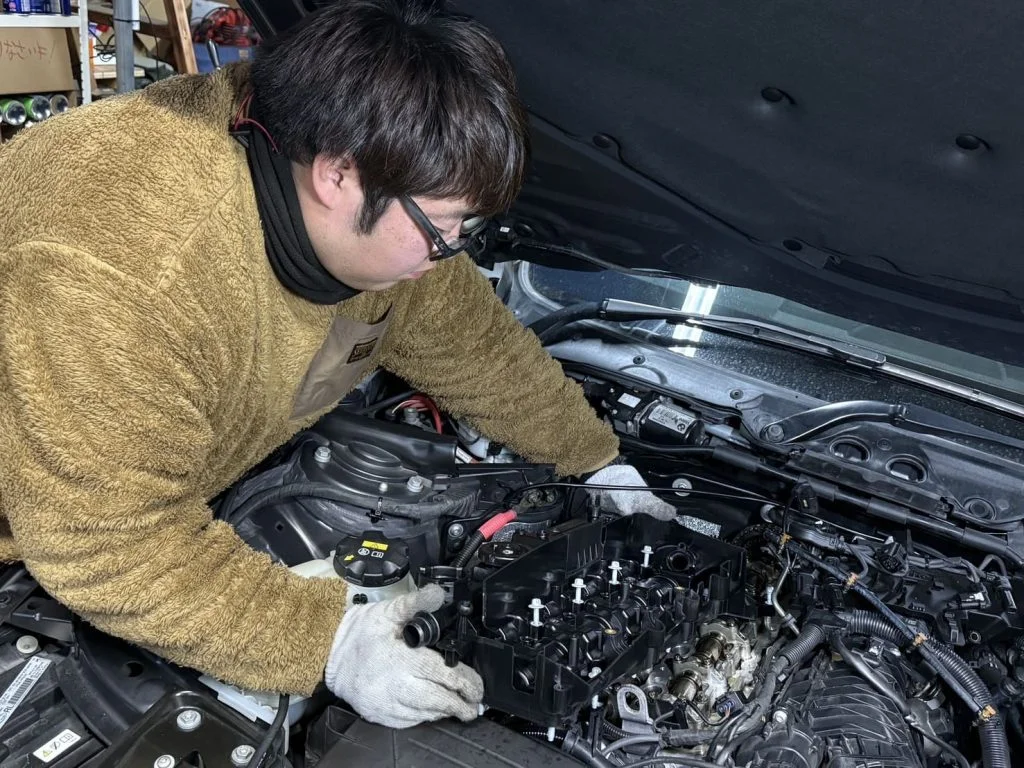

シリンダーヘッドカバーの交換は、エンジン上部を広範囲に分解する作業です。
ここでは、当整備工場での作業の流れを紹介します。
- シリンダーヘッドカバー交換の流れ
- バッテリーの切り離し — 作業中の短絡事故を防ぐため、マイナス端子を外す
- 燃料システム・電装系の取り外し — エンジンカバー、インテークマニホールド、イグニッションコイル、インジェクター、高圧ポンプ、燃料デリバリーパイプ等を順に外す。各コネクターは位置を記録してから抜き、燃料ライン内の圧力を適切に抜いてからヘッドカバーにアクセスする

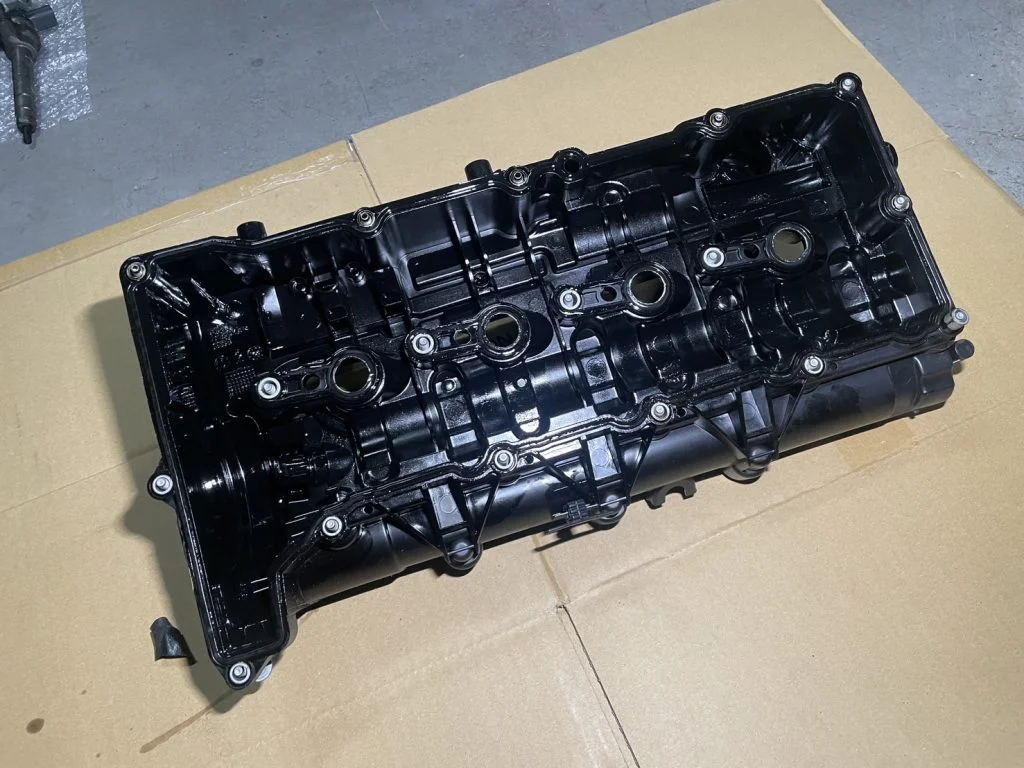

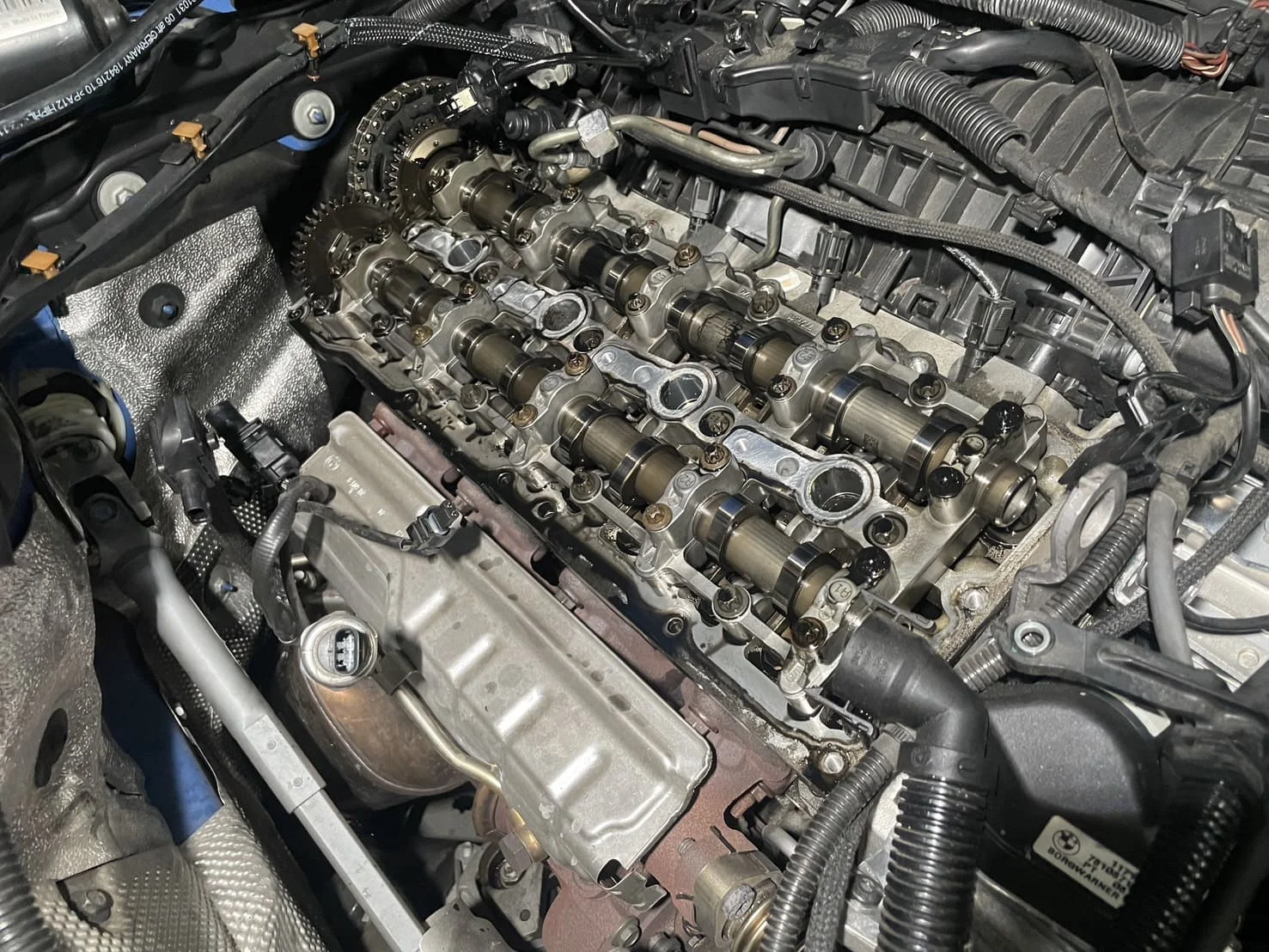

- 古いヘッドカバーの取り外し — ボルトを指定順序で緩めてカバーを取り外し、シリンダーヘッド側の合わせ面を丁寧に清掃する

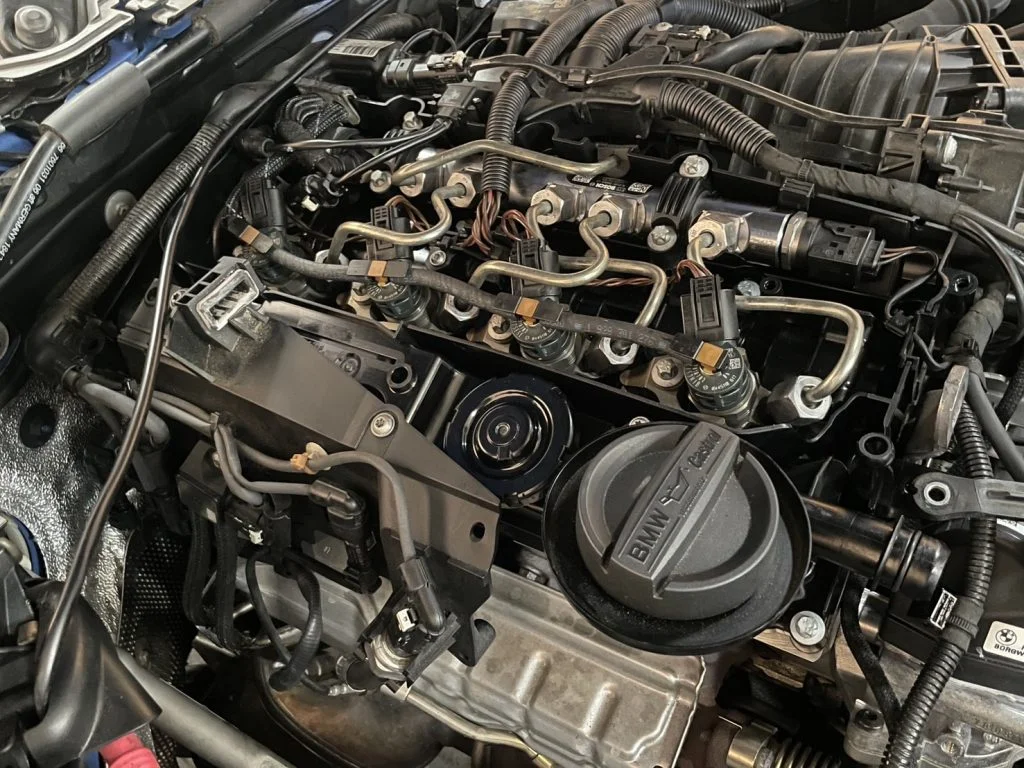

- 新しいヘッドカバーの取り付け — OEMカバーにはガスケットが一体で組み込まれているため、カバーを位置決めしてボルトを指定トルク値・指定の締め付け順序で均等に締め付ける
- 補機類の復元と動作確認 — 取り外した部品を逆順に復元し、各コネクターを確実に再接続。エンジンを始動してオイル漏れがないことを確認し、診断機でエラーコードのリセットを行って完了
05 おすすめのOEM部品 - MAHLE

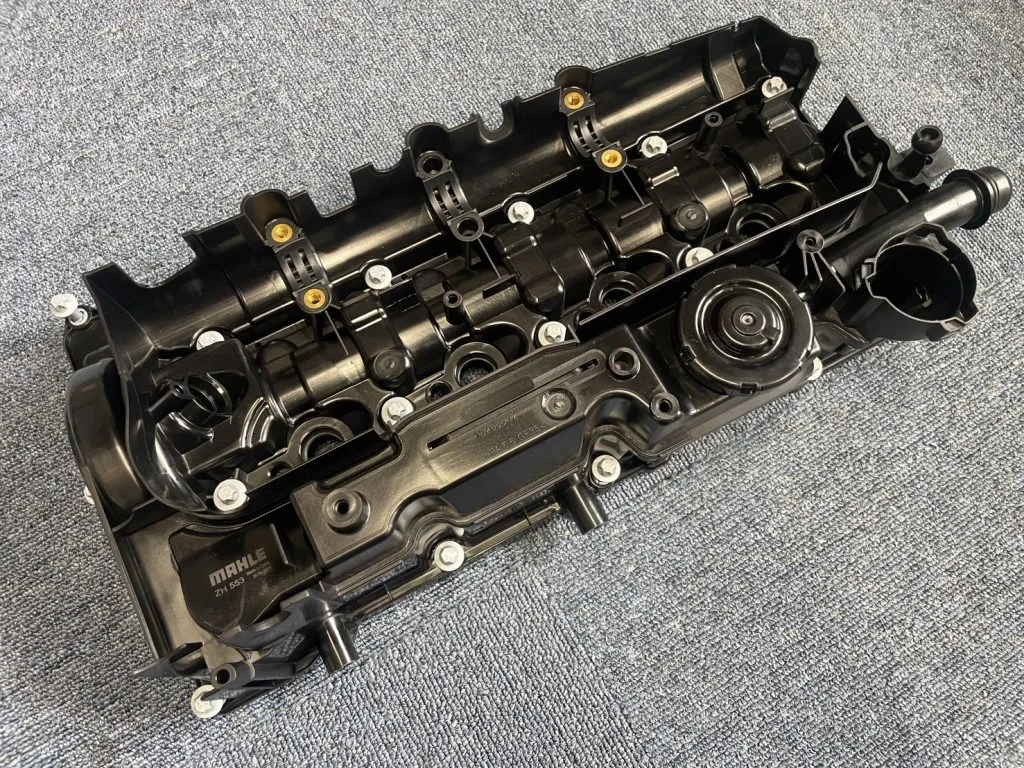

BMWのシリンダーヘッドカバーを選ぶなら、MAHLE（マーレ）製のOEMカバーがお勧めです。
MAHLEはドイツの大手自動車部品メーカーで、BMWの純正ヘッドカバーを供給しています。
なお、当整備工場でもMAHLEのヘッドカバーをBMWの整備で多用しています。
純正と同じ素材・同じ品質にもかかわらず、純正価格より安く購入できるため、その分修理費用を抑えられます。
品質の劣る部品を使用すると、密閉性の低下によるオイル漏れや、遮音性の低下によりエンジンノイズが増加する恐れがあります。
06 BMWのシリンダーヘッドカバー交換のまとめ
BMWのシリンダーヘッドカバーからのオイル漏れは、カバー本体の樹脂劣化が原因です。
ガスケット交換で漏れが止まらない場合はカバーごとの交換が必要で、エンジン上部のオイル滲みや焦げた臭いが主な交換のサインとなります。
放置するとエンジン焼き付きや車両火災のリスクがあるため、症状に気づいた段階で早めに対処することが重要です。
実際の交換事例についてはE60 5シリーズのヘッドカバー交換事例をご覧ください。
この記事に関するよくある質問
シリンダーヘッドカバーの取り付け不良によるオイル漏れ再発
シリンダーヘッドカバーの締め付けトルクが不適切だった場合、交換後すぐにオイル漏れが再発する事例があります。BMWのシリンダーヘッドカバーは指定されたトルク値と締め付け順序で取り付ける必要があり、この手順を守らないと密閉性が確保できません。
燃料システムの組み付け不良によるエンジン不調
インジェクターや燃料デリバリーパイプの組み付け時に、配線の取り違えなどをしてしまうと、エンジンが始動しない、またはアイドリングが不安定になることがあります。エンジン故障の原因になる場合もありますので必ずもとの場所に接続するように心がけないといけません。
電装部品のコネクター接続不良による警告灯の点灯
カムシャフトセンサーやイグニッションコイルのコネクター接続が不完全な状態で作業を完了すると、エンジンチェックランプやその他の警告灯が点灯します。BMW車は電装系統が複雑なため、コネクターの接続状態を一つずつ確認することが重要です。
古いガスケット残しによる密閉不良
古いガスケットを完全に除去せずに新しいシリンダーヘッドカバーを取り付けると、密閉性が不十分となりオイル漏れが発生します。特にBMWの樹脂製ヘッドカバーでは、わずかなガスケットの残存でも密閉性に大きく影響します。
低品質社外部品使用による早期故障
コストを抑えるために品質の低い社外部品を使用した場合、通常よりも早期にシリンダーヘッドカバーが再び劣化することがあります。特に樹脂の質や内蔵ガスケットの品質が劣ると、短期間でひび割れやオイル漏れが再発し、結果的に高いコストがかかることになります。
