BMW E92 3シリーズ 320iのエンジン異音と警告灯点灯を、中古エンジンからのバルブトロニック機構移植で解決した事例です。
バルブトロニックのリテーナースプリング折れが原因でした。
バルブトロニックは新品単体での販売がないため、良質な中古エンジンから部品を移植するアプローチで対応しました。
修理費用は約300,000円で、バルブトロニック故障によるエンジン異音と警告灯点灯を解消しました。
| 車種 | BMW E92 3シリーズ 320i |
|---|---|
| 主な症状 | エンジンルームからガラガラ音・警告灯点灯 |
| 使用部品 | 中古エンジンから移植したバルブトロニック機構 |
| 部品耐用年数（km数） | 10〜15万キロ |
| 車検への影響 | 故障時は検査不適合 |
| 修理費用 | 約300,000円 |
| 納期 | 1～2週間程度 |
| 担当 |  |

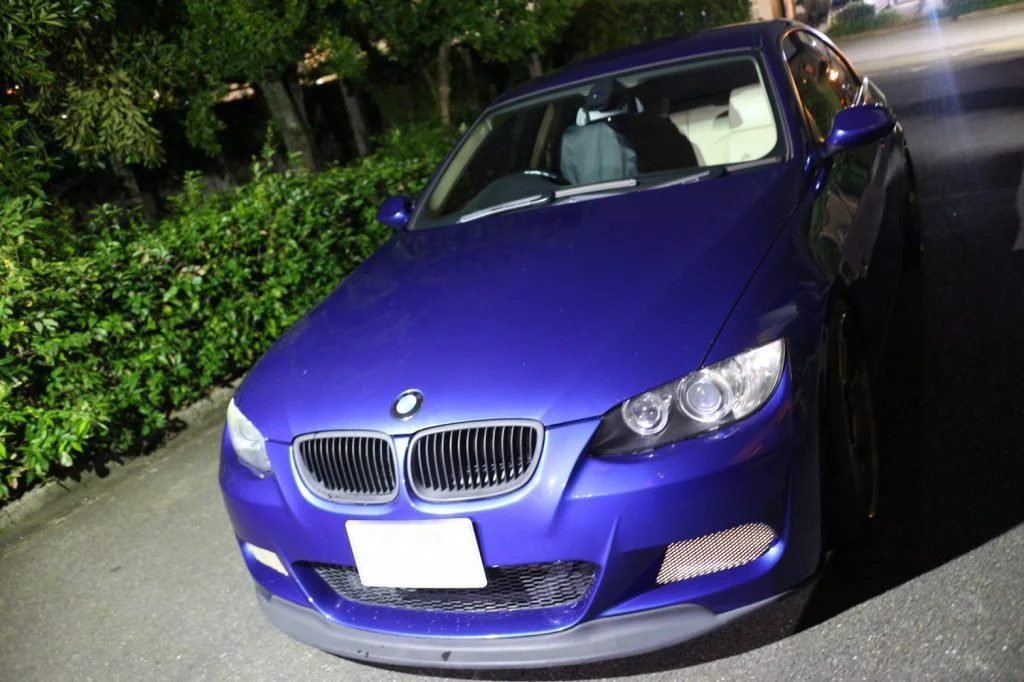

お客様のBMW E92では、数年前から徐々に悪化するエンジン異音にお困りでした。
バルブトロニック機構の機能低下を示すサインで、放置するとエンジン本体の損傷につながる状況でした。
段階的に悪化するガラガラ音は、バルブトロニック関連の進行パターンとして見られる症状です。低回転域で顕著な金属音が出始めた場合、エンジン本体の損傷に至る前の段階での点検が望まれます。

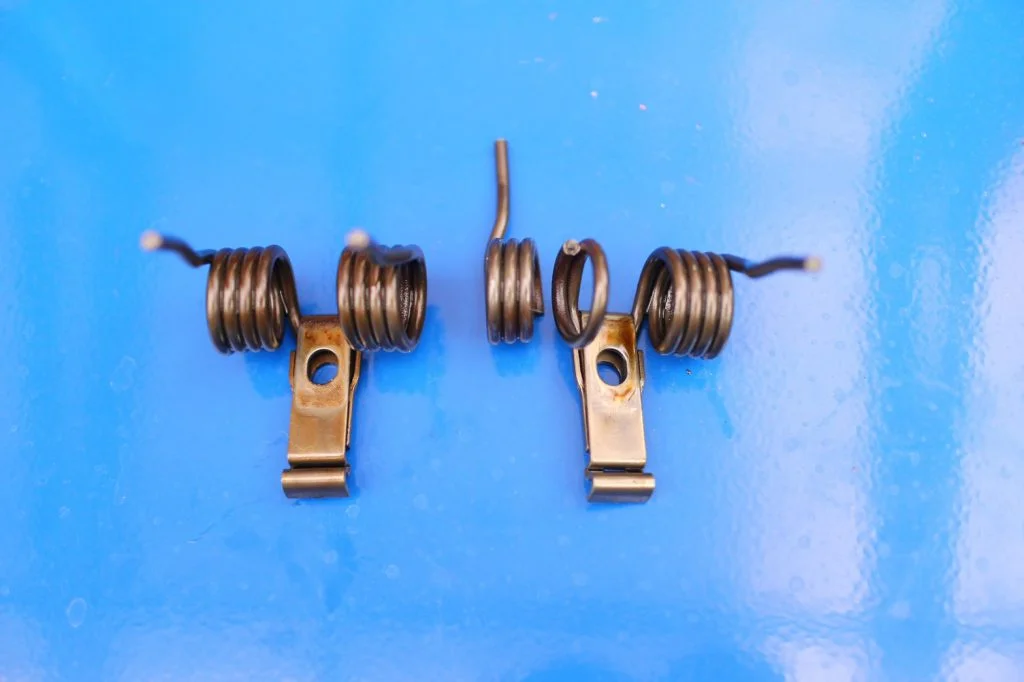

BMW純正診断機ISTAと目視点検で、リテーナースプリングの折損を確認しました。

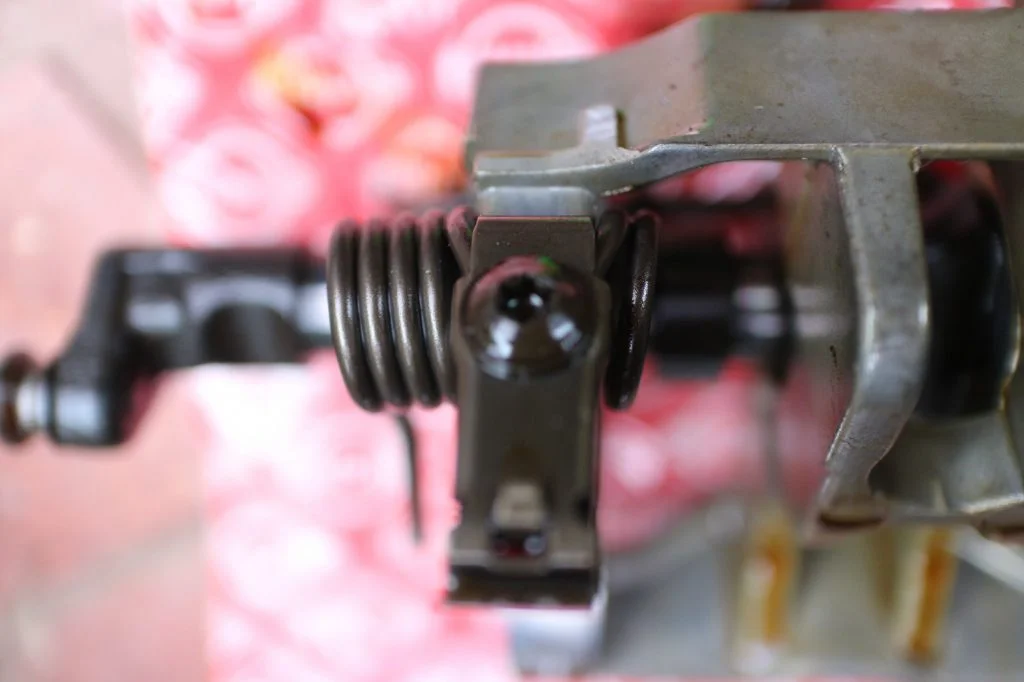

リテーナースプリング（中間レバーを支えるバネ部品）の折れにより、中間レバーが正常に動作せず、吸気制御不良とエンジン異音が発生していました。
バルブトロニックは部品単体での販売がないため、中古エンジンからの部品移植で対応することとしました。
ISTAでバルブトロニック関連のエラーが出た場合、原因がリテーナースプリング折れなのか中間レバー摩耗なのかは、シリンダーヘッドカバーを開けての目視確認が必要になります。電子診断だけでは判別できない領域です。

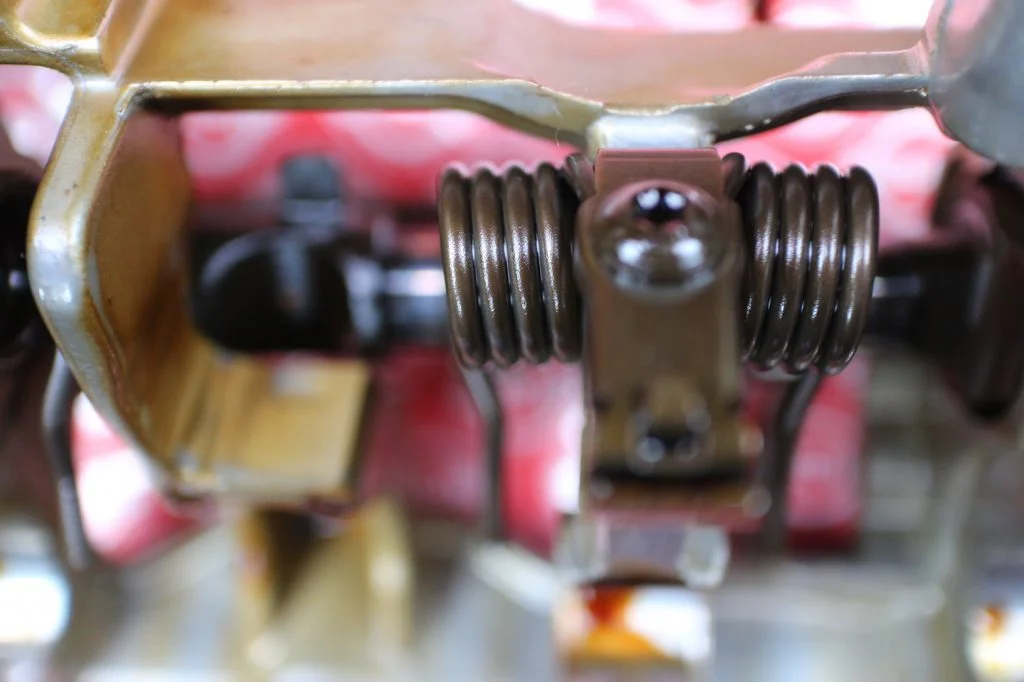

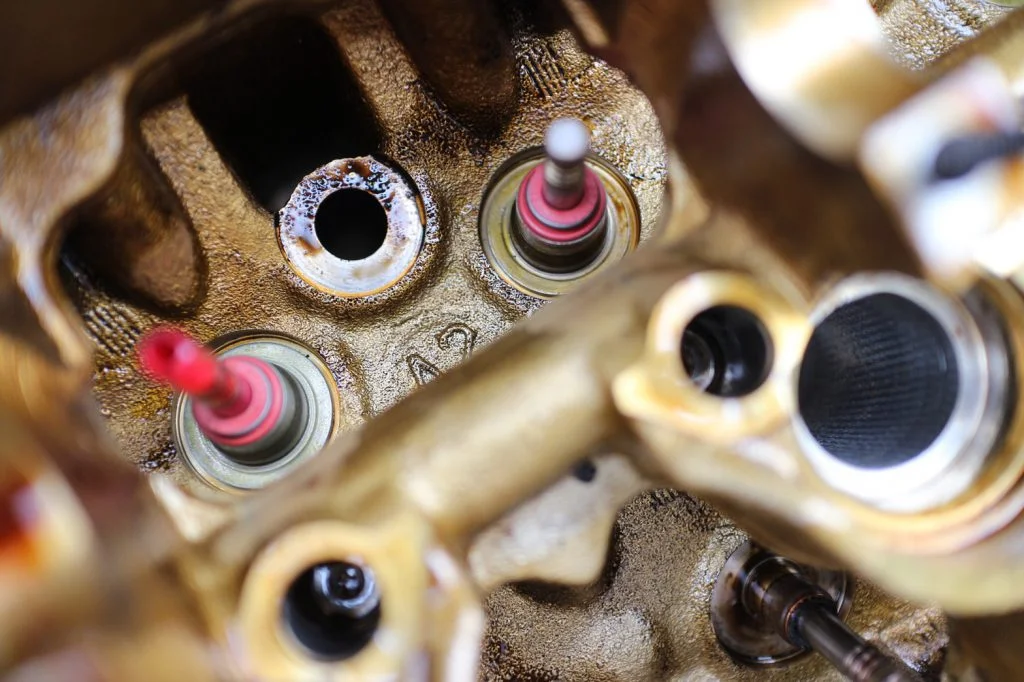

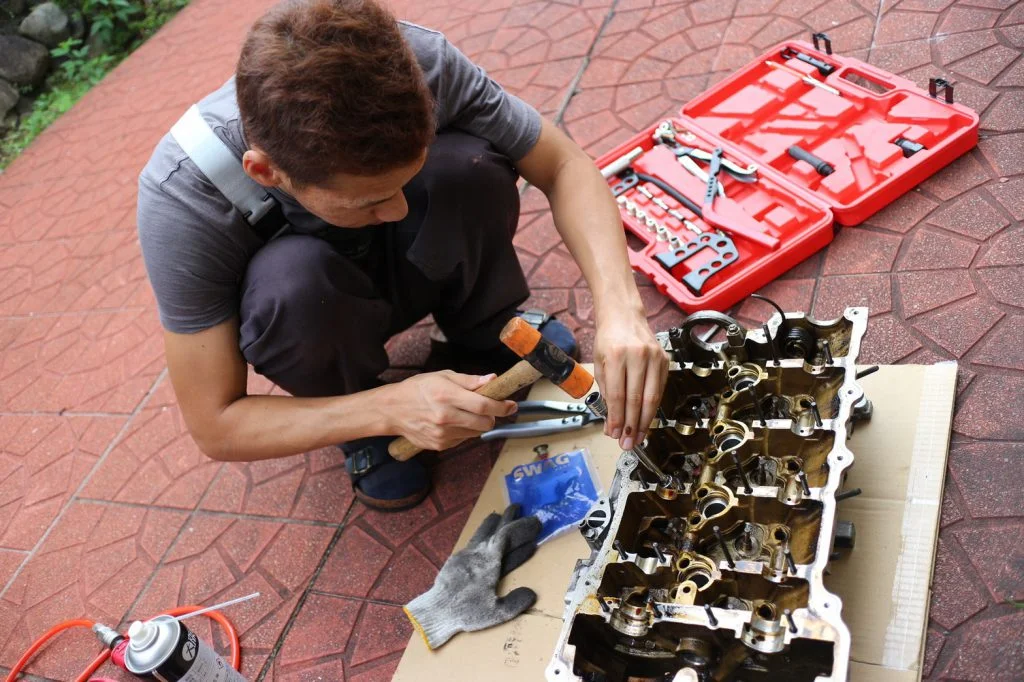

状態の良い中古エンジンから正常なバルブトロニック機構を移植し、バルブステムシール（バルブの油密性を保つゴム部品）も同時に交換しました。
交換工程
作業完了後のISTA診断と試運転で、異音と警告灯点灯の解消を確認し作業完了となります。
中古エンジン選定時はバルブトロニック部分の状態を実物で確認することが重要です。シリンダーヘッドカバーを開ける作業が共通するため、バルブステムシールも同時交換しておくと良いでしょう。
BMW E92 3シリーズ 320iのバルブトロニック故障によるエンジン異音と警告灯点灯に対し、中古エンジンからのバルブトロニック移植修理を実施し、約300,000円で完了しました。
バルブトロニックは新品単体での販売がないため、良質な中古エンジンからの部品移植が現実的な選択肢となります。
走行10〜15万キロが故障の目安となるため、アイドリング時の軽微な異音を感じた時点での早期点検が望ましい部品です。
なお、バルブトロニックを含むBMW・MINIのエンジン異音の原因切り分けはBMW・MINIのエンジン異音まとめで詳しく解説しています。
バルブトロニックはBMW独自の連続可変バルブリフト機構で、スロットルバルブの代わりに吸気バルブのリフト量で吸入空気量を制御するシステムです。N52/N46などの2000年代以降のBMWエンジンに搭載されており、燃費向上と低速トルクの両立を実現しています。リテーナースプリングや中間レバーが故障すると吸気制御が乱れ、エンジン異音・回転不安定・警告灯点灯などの症状が発生します。
バルブトロニックは複数の精密部品（中間レバー・リテーナースプリング・偏心軸・電気モーター等）を組み込んだ複合機構で、BMWはエンジン本体に組み込んだ状態で供給する設計を採用しています。リテーナースプリング単体の補修部品供給はなく、シリンダーヘッドアッセンブリーまたはエンジン本体での交換が公式ルートとなるため、コスト面で現実的な選択肢が中古エンジンからの部品移植です。
選定段階で走行距離・整備履歴・実物状態を確認した良質な中古エンジンを使用すれば、新車から数年分の耐用年数が見込めます。バルブトロニックは精密部品のため、移植元の状態確認が最も重要です。当整備工場ではシリンダーヘッドカバーを開けて実物の摩耗・破損状況を確認した上で移植を行います。
リテーナースプリング折損を放置すると、中間レバーが正常に動作せず吸気バルブのリフト制御不良が継続します。最終的には燃焼室への異物混入やバルブ・ピストンの干渉によりエンジン本体損傷に進行する可能性があります。修理費用がエンジン載せ替え（数十万円〜数百万円）規模に拡大するため、早期対応が必要です。
1〜2週間が目安です。診断・良質な中古エンジン手配・実物状態確認・シリンダーヘッドカバー分解・バルブトロニック移植・バルブステムシール交換・組み立て・ISTA診断・試運転確認まで含めた所要日数で、中古エンジンの在庫状況によって変動します。
