BMW 3シリーズ E90 320iで発生したヘッドライト点灯しっぱなし・ウインカー不点灯の症状を、FRM（フットウェルモジュール）のデータ復旧修理で解決した事例です。
原因はFRM内部のデータ破損で、新品ユニットへ交換せず、専門的なデータ書き換えによる復旧で対応することで修理費用を大幅に抑えました。
電装系の複合的なトラブルは、詳細な診断で原因を切り分けることが重要です。
今回の修理費用は約30,000円で、ヘッドライト点灯しっぱなしとウインカー不点灯の症状を解消しました。
| 車種 | BMW 3シリーズ E90 320i |
|---|---|
| 主な症状 | ヘッドライト点灯しっぱなし・ウインカー不点灯 |
| 使用部品 | データ復旧（FRMコントロールユニット修理） |
| 部品耐用年数（km数） | 必要に応じて修理又は交換 |
| 車検への影響 | ウインカー不作動時は検査不適合 |
| 修理費用 | 約30,000円 |
| 納期 | 1営業日程度 |
| 担当 |  |

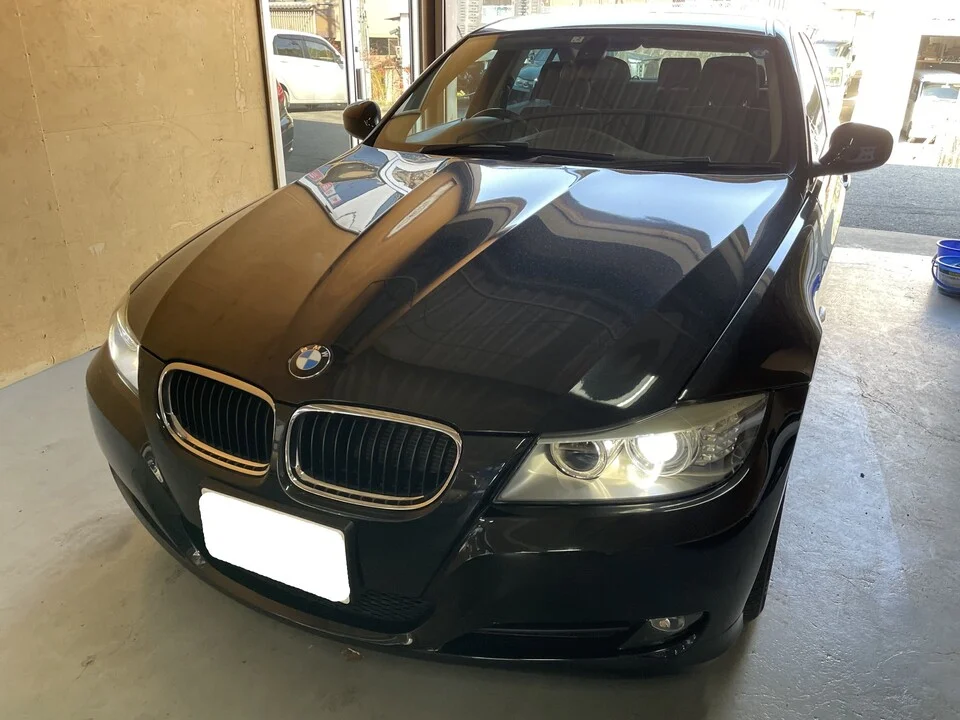

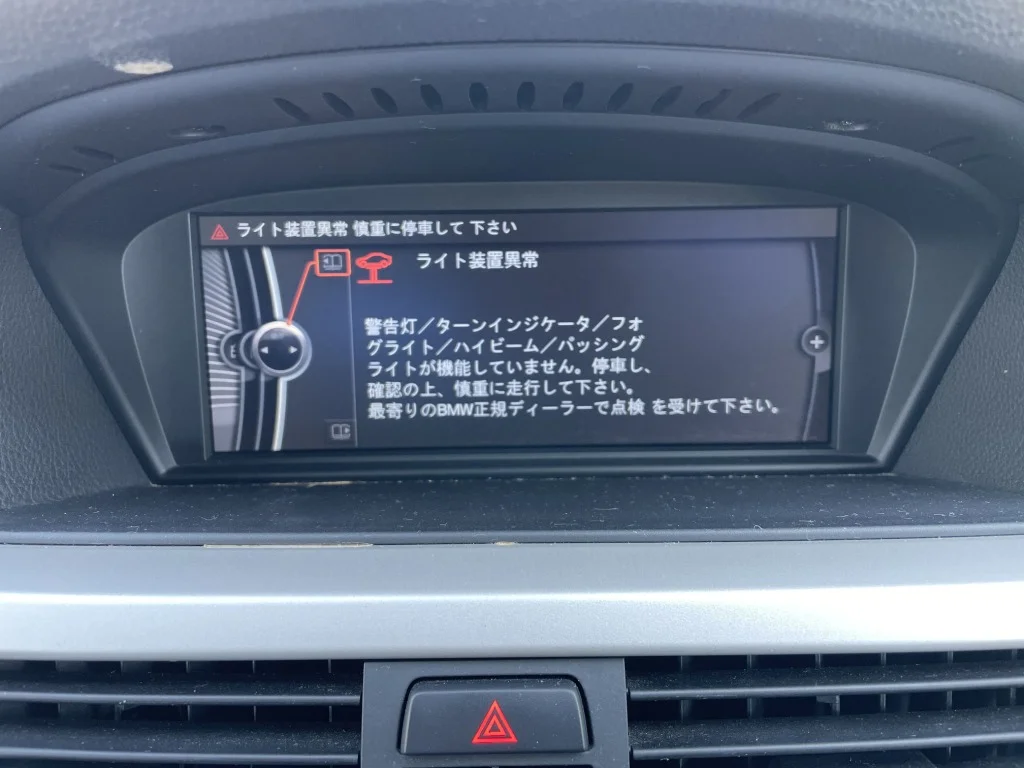

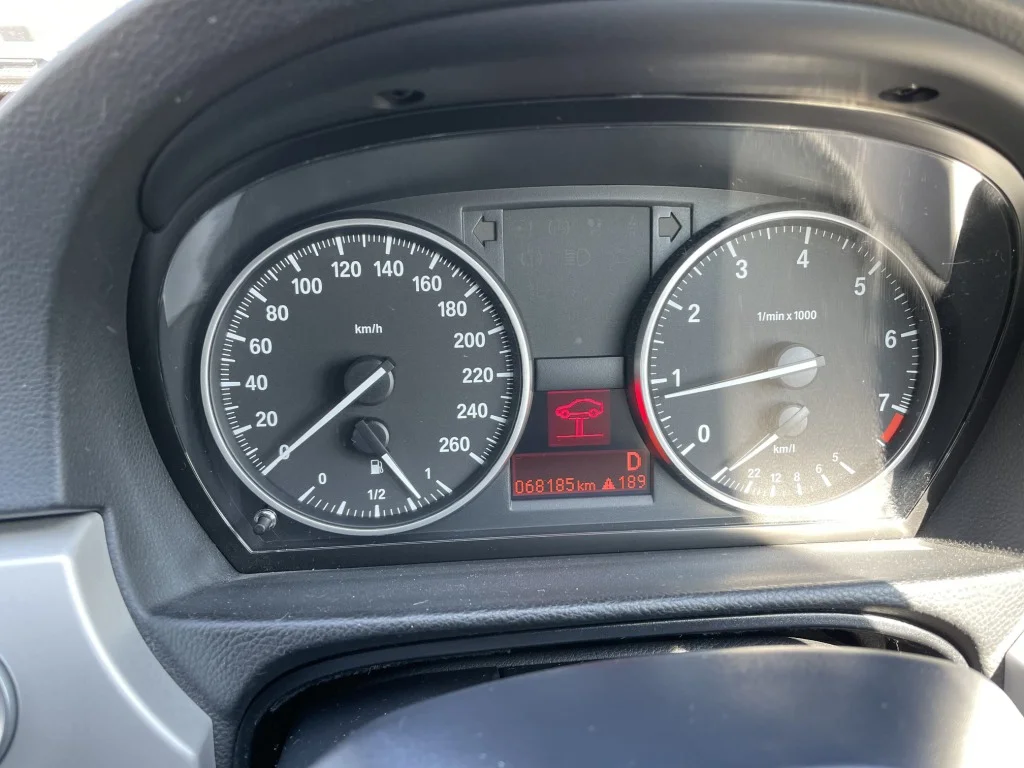

お客様のBMW 3シリーズ E90 320iでは、エンジン始動中にヘッドライトが点灯しっぱなしになり、同時に複数の電装機能が停止していました。
ウインカー不作動は車検不適合となるだけでなく、道路交通法上も危険な状態です。
これらの症状は単独の故障ではなく、FRMコントロールユニットが管理する複数の機能で同時に不具合が発生していたことを示しています。
FRMは運転席足元に設置された制御ユニットで、車両の高熱と振動に長年さらされ続けます。E90世代のFRMは2010年前後に生産された個体で内部メモリの劣化が報告されており、夏場の高温時に症状が急に出るケースが多いのが特徴です。

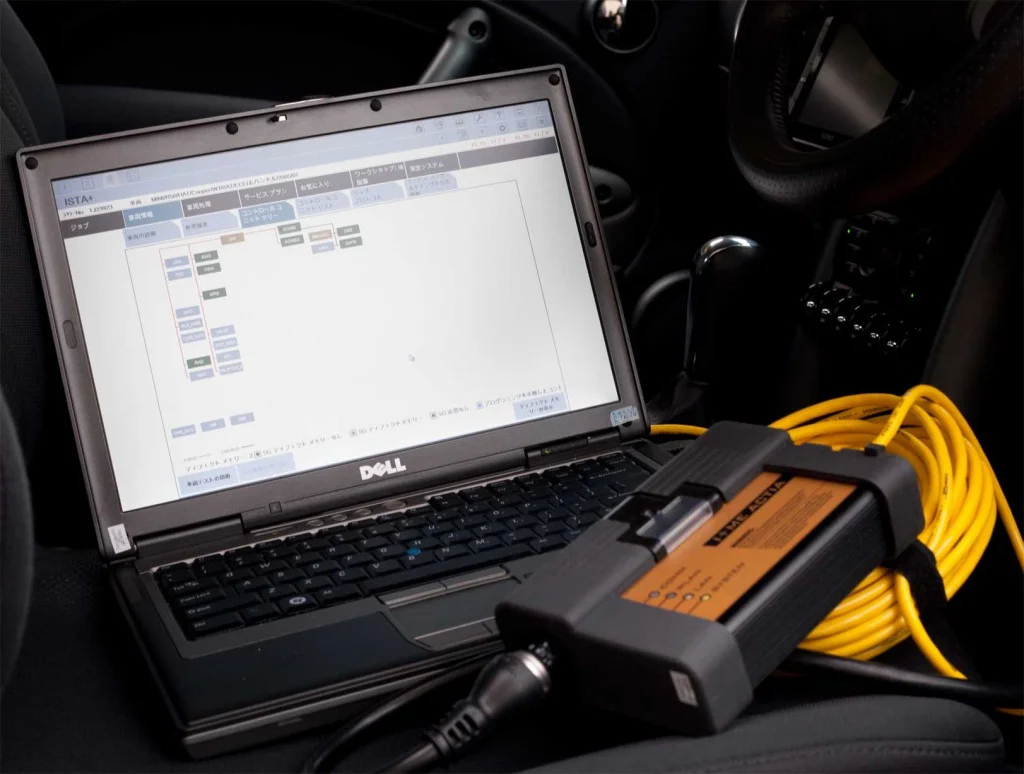

BMW純正診断機ISTAで点検したところ、FRMコントロールユニットが識別不可の状態となっていることが判明しました。
外部配線には異常がなく、FRMコントロールユニット内部のデータ破損により通信が確立できない状態でした。
基板や部品の機械的な故障ではないため、内部データの復旧作業で対応可能と判断しました。
FRMの識別不可状態は、CAN通信線の電圧波形を見ると本来あるべき通信信号が消失していることで確認できます。配線側の故障では波形が乱れる程度ですが、内部データ破損の場合は完全に途絶えるため、波形パターンで切り分けるのが確実です。

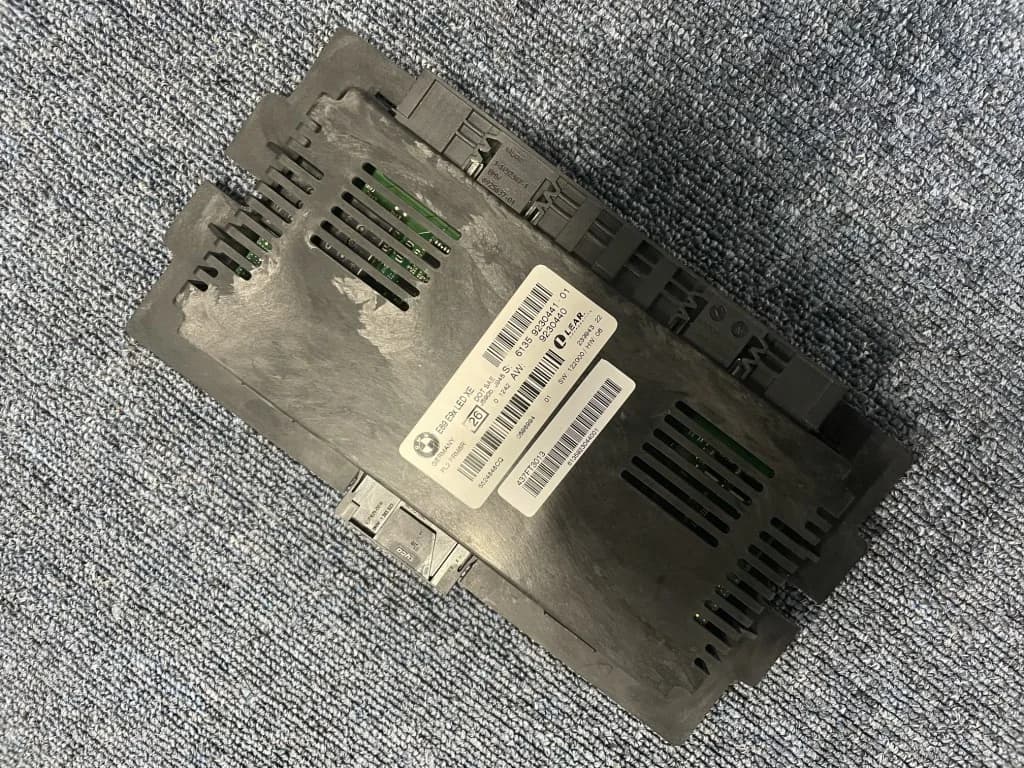

FRMコントロールユニットを車両から取り外し、専用のプログラミング機器を使って制御プログラムとパラメーターを復旧しました。
データ復旧後、ヘッドライト・ウインカー・パワーウインドウ・スマートキーの各機能がすべて正常に動作することを確認しました。
新品ユニットへの交換と比べてコストを大幅に抑えられ、車両のデータを元に修復するため取付後のコーディング作業も不要でした。
データ復旧作業では、FRMから読み出した既存データを解析し、破損領域だけを修復します。書き戻し後はバッテリー電圧の安定が重要で、作業中に12V以下に下がると再度データ破損を起こすため、外部電源で電圧を安定させた状態で作業します。
BMW 3シリーズ E90 320iで発生したFRM故障によるヘッドライト点灯しっぱなし・ウインカー不点灯に対し、データ復旧修理を実施し、約30,000円で完了しました。
FRMを新品ユニットに交換しコーディング作業を行う場合は高額な修理費用が発生しますが、機械的な故障ではなく内部データ破損が原因のケースでは、データ復旧で大幅にコストを抑えられた点が今回のポイントです。
FRMはE90系・E8x系・E70系・MINI R56系で故障が多発する弱点パーツです。
放置するとウインカー不作動など車検不適合・道路交通法違反となる重大な状態に至るため、早期の点検と適切な修理方法の選択が重要です。
E90系（3シリーズ）、E82系（1シリーズ）、E70系（X5）、MINI R56系で故障が多発する弱点パーツとして知られています。これらの世代は同じ世代のFRMを共有しており、製造から10年前後を境にデータ破損による不具合報告が増える傾向があります。
データ復旧は約30,000円前後、新品ユニット交換は部品代と工賃、コーディング作業を合算すると100,000円超になるケースが一般的です。機械的故障ではなくデータ破損が原因の場合、データ復旧で大幅にコストを抑えられます。
ヘッドライト点灯しっぱなし、ウインカー不作動、パワーウインドウ停止、スマートキー機能停止などが同時に発生するのが典型的なパターンです。これらは個別の電装故障ではなく、FRMが管理する複数機能で同時に不具合が出ているサインです。
通りません。ウインカーは保安基準の必須項目で、不点灯のままでは車検不適合となります。また道路交通法上も走行が認められない状態で、信号や合図の意思表示ができないため事故リスクも高まります。早期の修理が必要です。
あります。バッテリー劣化による電圧低下、ヒューズ切れ、アースポイントの腐食、CAN通信線の断線などでも複数機能の同時停止が起こりえます。ISTAでのエラーコード読み取りと配線点検を併用して原因を切り分ける必要があります。
