BMW E91 3シリーズ 320iの「パワーウインドウが動かない・ウインカー不作動・キーレスが反応しない」という症状の同時発生を、FRM（フットウェルモジュール）の内部データ復旧作業で解決した事例です。
FRMは複数の電子機能を統括する専用ユニットで、今回は新品交換ではなくデータ復旧で対応することで大幅にコストを抑えました。
電子機能不良が複数同時に発生した場合のFRM起因の見極めについては、本記事の診断内容をご参照ください。
修理費用は約30,000円で、FRM故障によるパワーウインドウ・ウインカー・キーレスの同時停止を解消しました。
| 車種 | BMW E91 3シリーズ 320i |
|---|---|
| 主な症状 | パワーウインドウが動かない・ウインカー・キーレス不良 |
| 使用部品 | フットウェルモジュール（FRM）純正部品 |
| 部品耐用年数（km数） | 10万キロ前後 |
| 車検への影響 | パワーウインドウ不良時は検査項目に影響 |
| 修理費用 | 約30,000円 |
| 納期 | 即日修理可能 |
| 担当 |  |
お客様のBMW E91では、複数の電装機能が同時に故障する症状が発生していました。
複数の電装機能が同時に停止しているため、単独部品ではなく統合管理ユニットの異常を疑うべき状況でした。
パワーウインドウ・ウインカー・キーレスが同時に停止する場合、まずFRMを点検対象に含めるのが切り分けの第一歩です。E90/E91世代ではバッテリー上がりやジャンプスタート後の電圧変動をきっかけに発生するケースが多く見られます。

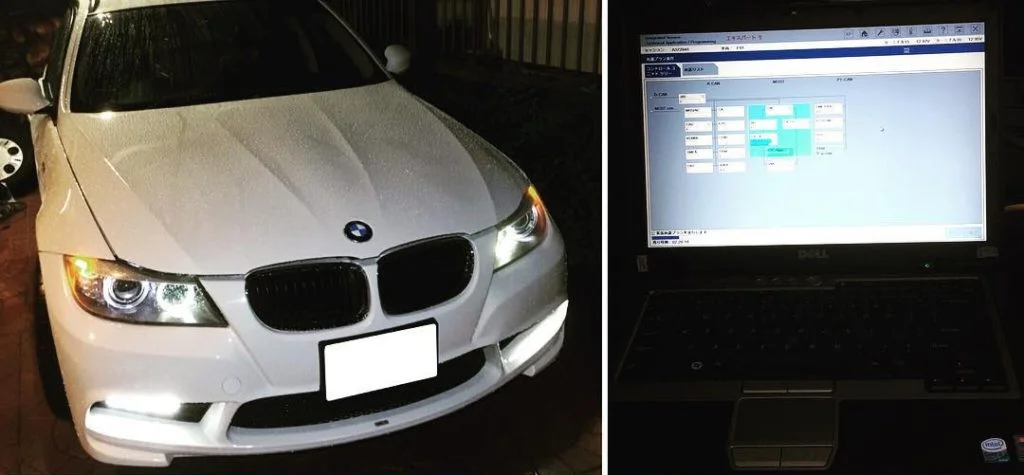

BMW純正診断機ISTAで全電子制御ユニットとの通信を確認し、FRM（フットウェルモジュール）の内部データ破損を特定しました。
FRMは内部データが破損しており、関連する電装機能が連鎖的に停止していました。
機械的な故障ではないため、ユニットを取り外してデータ復旧で対応可能と判定しました。
ISTAで通信エラーが検出された場合でも、内部データ破損か基板自体の物理損傷かは外見からは判断できません。基板まで取り出して確認することで、データ復旧で対応可能か新品交換が必要かの判断が可能になります。
FRMを取り外して分解し、内部基板にアクセスして破損したデータを直接復旧しました。
作業完了後の動作確認で、パワーウインドウ・ウインカー・キーレスエントリーの全機能が正常に復旧したことを確認し作業完了となります。
FRMのデータ復旧は新品交換の数分の一の費用で済む対応方法です。ただし基板の物理損傷や半田クラックがある場合は復旧不可となるため、分解診断で内部状態を確認した上での判断が前提になります。
国内ECに部品がない場合は、海外オークションのセカイモン経由で中古部品を探す選択肢があります。
BMW E91 3シリーズ 320iのFRM故障によるパワーウインドウ・ウインカー・キーレスの同時停止に対し、FRMのデータ復旧修理を実施し、約30,000円で完了しました。
FRMはバッテリー上がりや電圧低下などをきっかけに、内部プログラムが破損して突然故障することがあります。
新品交換とプログラミングでは数十万円かかるケースもありますが、データ破損が原因であればデータ復旧で大幅にコストを抑えることが可能です。
なお、BMW・MINIのパワーウインドウ不調は原因が多岐にわたるため、症状別の切り分け方はBMW・MINIのパワーウインドウ症状まとめで解説しています。

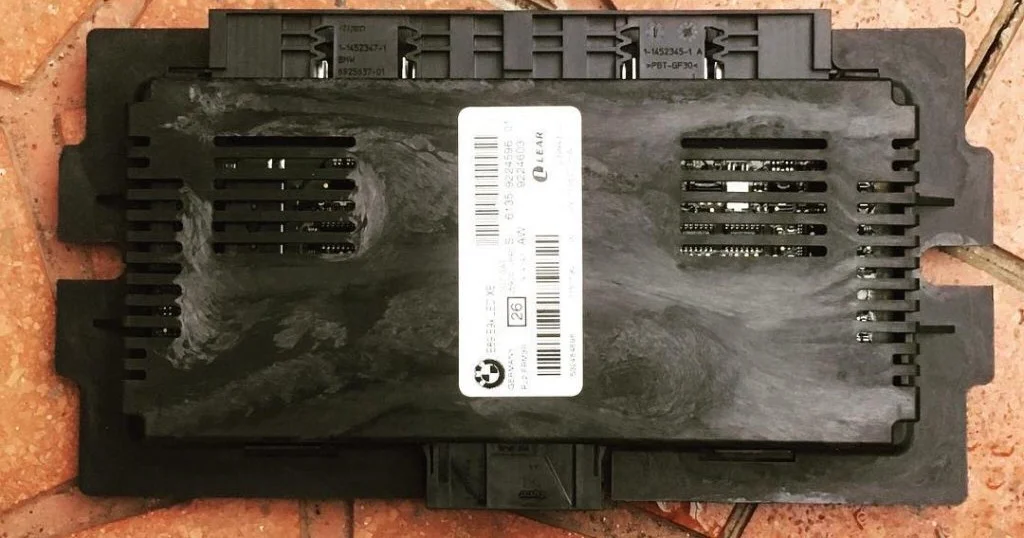

FRMはBMWに搭載される統合車体制御ユニットで、パワーウインドウ・ウインカー・室内灯・キーレスエントリーなど複数の電装機能を1台で制御するモジュールです。E90/E91/E92世代のBMWに標準搭載されており、運転席足元（フットウェル）付近に配置されているためこの名称になっています。複数機能が同時に停止した場合、FRMの故障を疑うことが切り分けの基本になります。
FRM内部のEEPROM（書き換え可能な不揮発性メモリ）に車両設定や認証情報が保存されており、バッテリー上がりや電圧低下時の不安定な電源供給により、データの書き換え中にビット化けが発生することがあります。ハードウェア自体は健全でも、内部データが破損した状態で起動するため、複数の電装機能が連鎖的に停止します。E90/E91/E92世代のFRMで報告の多い故障パターンです。
ハードウェアが健全で内部データのみの破損であれば、データ復旧（約30,000円）が大幅に費用を抑える選択肢です。基板に物理的な損傷や半田クラックがある場合は新品交換とプログラミング（数十万円規模）が必要になります。分解診断で内部状態を確認した上での判断が前提です。
ウインカー不作動は道路交通法違反かつ事故リスクが高く、走行を継続することは推奨されません。パワーウインドウとキーレスエントリーの不作動も日常使用に大きな支障があるため、症状確認時点で速やかな修理対応が必要です。FRM故障は突然発生するため、ジャンプスタート時の取り扱いには注意が必要です。
即日対応が可能なケースが多い修理です。FRM取り外し・分解・内部基板へのアクセス・データ復旧書き込み・組み付け・動作確認まで含めて、診断段階で復旧可能と判断できれば当日納車のケースもあります。基板状態によっては部品手配が必要になるため、日数は事前確認をおすすめします。
