BMW F10 5シリーズ 523iのカーナビ「NO SIGNAL」表示を、中古HU-H（NBT世代ヘッドユニット）への交換とプログラミング作業で解決した事例です。
HU-H本体の内部故障が原因で、新品交換は高額になるため、中古HU-Hへの交換＋車台番号書き換え・FSCコードプログラミングで対応し、コストを抑えました。
修理費用は約180,000円で、カーナビNO SIGNAL表示を解消できました。

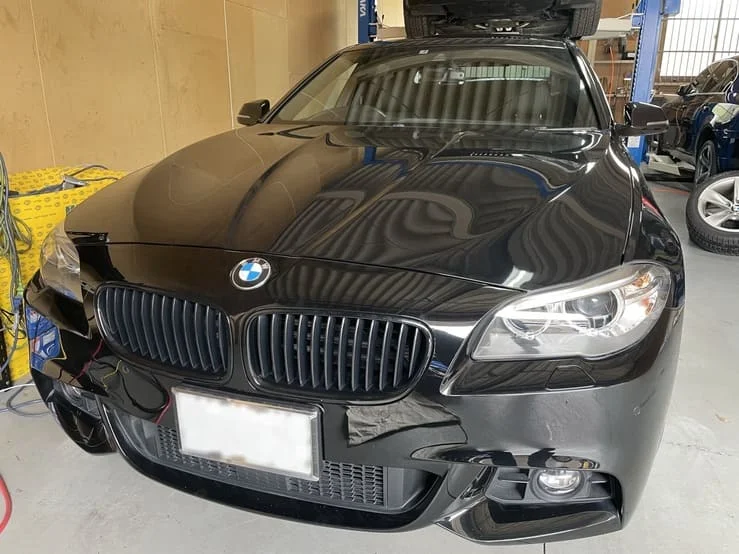

| 車種 | BMW F10 5シリーズ 523i |
|---|---|
| 主な症状 | カーナビ表示不良・オーディオ機能停止 |
| 使用部品 | HU-H（ヘッドユニット・ナビゲーションユニット） |
| 部品耐用年数（km数） | 8〜10年程度 |
| 車検への影響 | 直接的影響なし |
| 修理費用 | 約180,000円 |
| 納期 | 1〜3営業日 |
| 担当 |  |

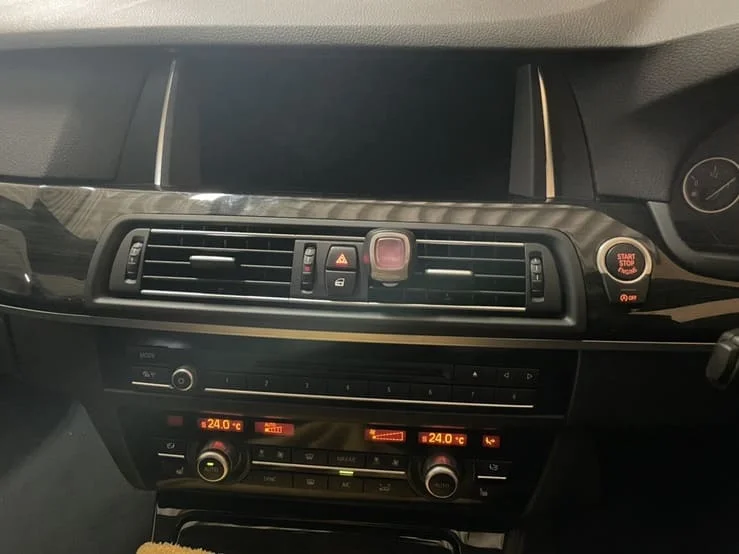

お客様のBMW F10では、カーナビ画面に「NO SIGNAL」が表示され、一切の操作ができない状態でした。
HU-H全体の機能停止を示す症状で、システム全体の異常と判断できる状況でした。
「NO SIGNAL」はディスプレイへの映像信号が届いていない状態を示すサインです。F10世代のNBTヘッドユニットでは、内部基板のはんだクラックやフラッシュメモリの劣化で発生するケースが多く、8〜10年経過車両で増える典型的なパターンです。

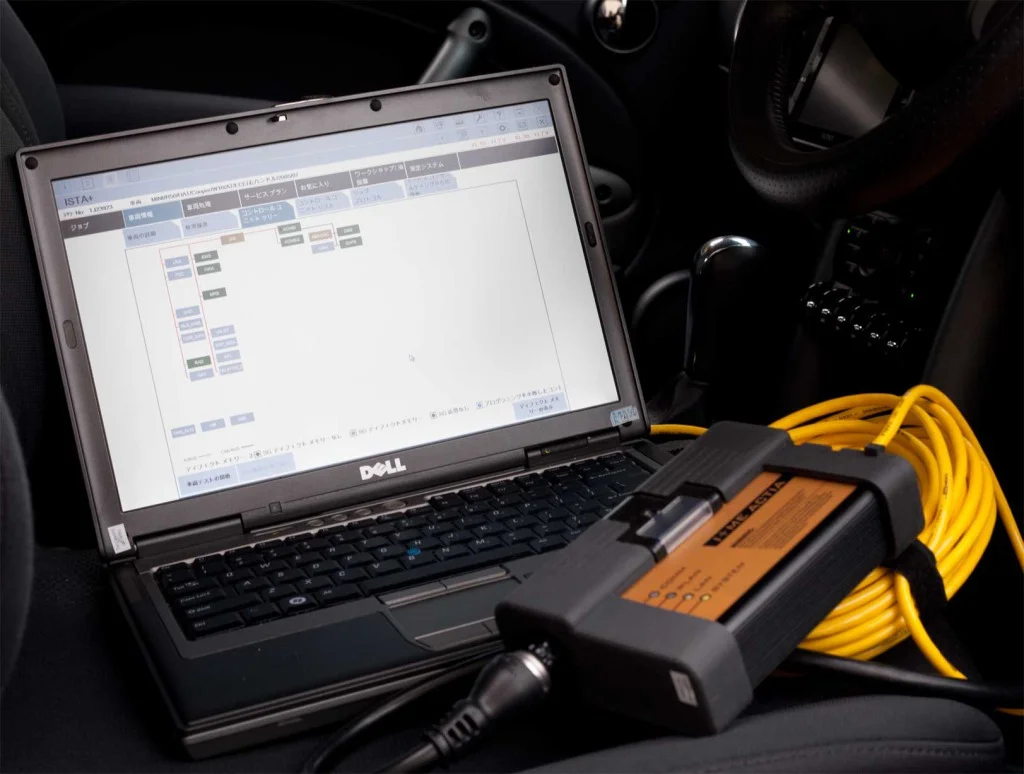

BMW純正診断機ISTAで通信状況を確認し、HU-Hとの通信が完全に遮断されていることを特定しました。
配線やコネクター類に異常はなく、HU-H本体の内部故障が原因と確定しました。
新品交換は高額になるため、中古HU-Hへの交換＋プログラミングで対応する方針としました。
ISTAでHU-Hが「通信不可」と「通信可能だがエラー多発」では対応が変わります。通信不可は本体故障や電源系の確定診断、通信可能でエラー多発はソフトウェア起因の可能性もあり、コーディング修復で復旧することもあります。

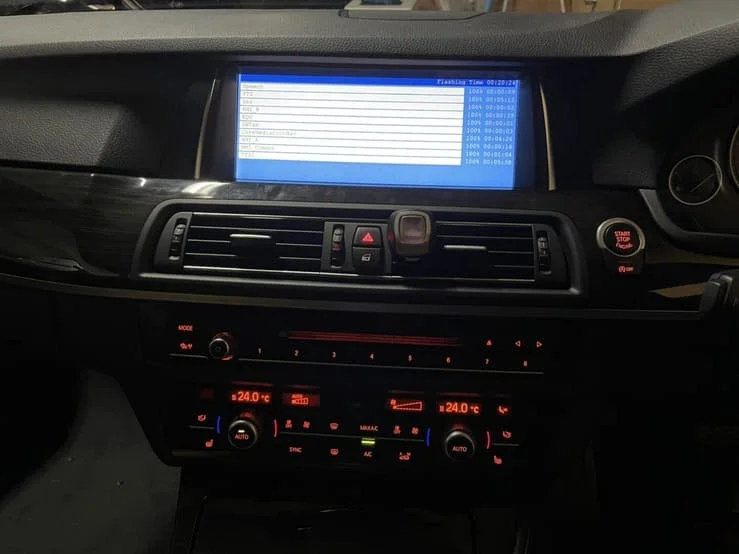

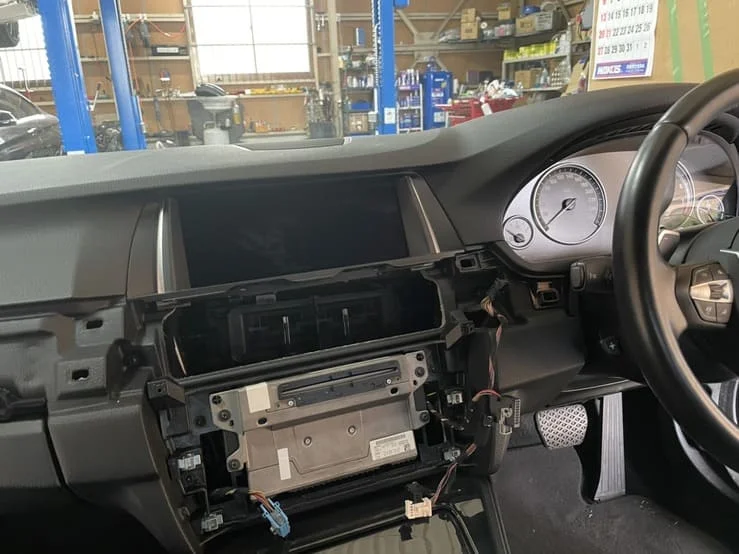

中古HU-Hに交換し、車台番号（VIN）書き換えとFSCコードによるプログラミングで、車両との連携を再確立しました。
BMW車両のHU-H交換では、車両情報と一致させるためのプログラミング作業が必須です。

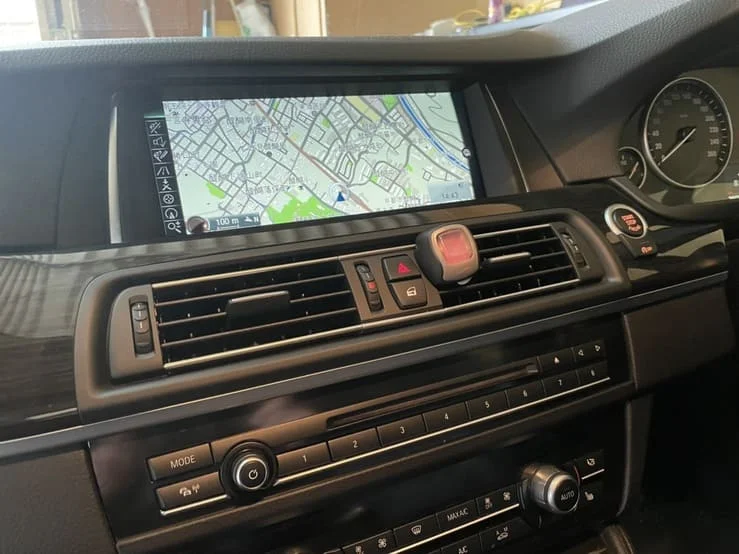

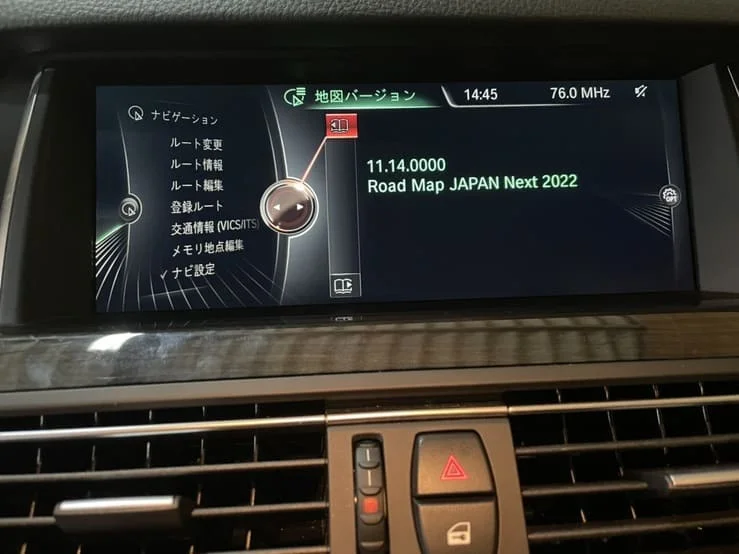

作業完了後にナビゲーション、オーディオ、車両設定など全機能の動作確認を実施し作業完了となります。
中古HU-H交換ではVIN書き換えとFSCコードプログラミングの両方が必須です。VIN書き換えはHU-Hを移植先車両のシリアルに紐づける作業、FSCコードは機能解除の認証鍵で、どちらか一方でも省くと正常動作しません。
BMW F10 5シリーズ 523iのカーナビNO SIGNAL表示に対し、中古HU-Hへの交換とプログラミング作業を実施し、修理費用約180,000円で完了しました。
BMWのHU-Hは8〜10年が耐用年数の目安とされ、ディスプレイのブラックアウトやNO SIGNAL表示は内部回路故障のサインです。
新品交換は高額になるため、中古HU-H＋プログラミングによる修理は、コストを抑えたい場合の現実的な選択肢となります。
NBT（Next Big Thing）はBMWの第2世代iDriveシステムで、F10世代の2012年〜2017年頃の車両に搭載されています。HDDからフラッシュメモリへの移行、画面解像度の向上、CIC世代より処理速度が高速化されているのが特徴で、中古HU-H選定時はNBT世代の個体を選ぶ必要があります。
別作業ですが、中古HU-H交換時には両方が必須です。VIN書き換えはHU-H内部のシリアル情報を移植先車両のVINに紐づける作業、FSCコードプログラミングは各機能（ナビ・CarPlay等）の使用許可を認証する作業です。どちらか一方を省くと機能が正しく動作しません。
車両のiDrive世代（NBT等）、年式、オプション仕様の3点が完全一致している必要があります。F10でも年式により搭載HU-Hの型番が異なり、世代違いの個体ではFSCコードを書き込んでも認識されません。手配段階での適合確認が前提です。
1〜3営業日が目安です。中古HU-Hの手配・適合確認・取付・VIN書き換え・FSCコードプログラミング・全機能の動作確認まで含めた所要日数です。
BMW正規ディーラーでの新品アッセンブリー交換は40万円前後が一般的ですが、中古HU-H+VIN書き換え+FSCプログラミングでの修理は約180,000円のため、半額以下に抑えられます。動作確認済みの個体を選定すれば、新品と同等の機能が得られます。
