BMW ALPINA F10 D5で発生したカーナビゲーションの完全ブラックアウトおよびオーディオ機能停止を、中古HU-H（ヘッドユニット）への交換修理とFSCプログラミングで解決した事例です。
HU-H本体の内部故障は車両情報システム全体にも影響を及ぼすため、ALPINAを含むBMW F10では中古HU-Hと専門的なプログラミングを組み合わせることで、費用を抑えながらの復旧が可能です。
今回の修理費用は約180,000円で、カーナビのブラックアウトとオーディオ機能停止を解消し、BMW正規ディーラーでの新品交換と比べてコストを大幅に抑えることができました。
| 車種 | BMW ALPINA F10 D5 |
|---|---|
| 主な症状 | カーナビ映らない・オーディオ不具合 |
| 使用部品 | HU-H（ヘッドユニット・ナビゲーションユニット） |
| 部品耐用年数（km数） | 8〜10年程度 |
| 車検への影響 | 直接的影響なし（機能性に問題） |
| 修理費用 | 約180,000円 |
| 納期 | 1〜3営業日 |
| 担当 |  |

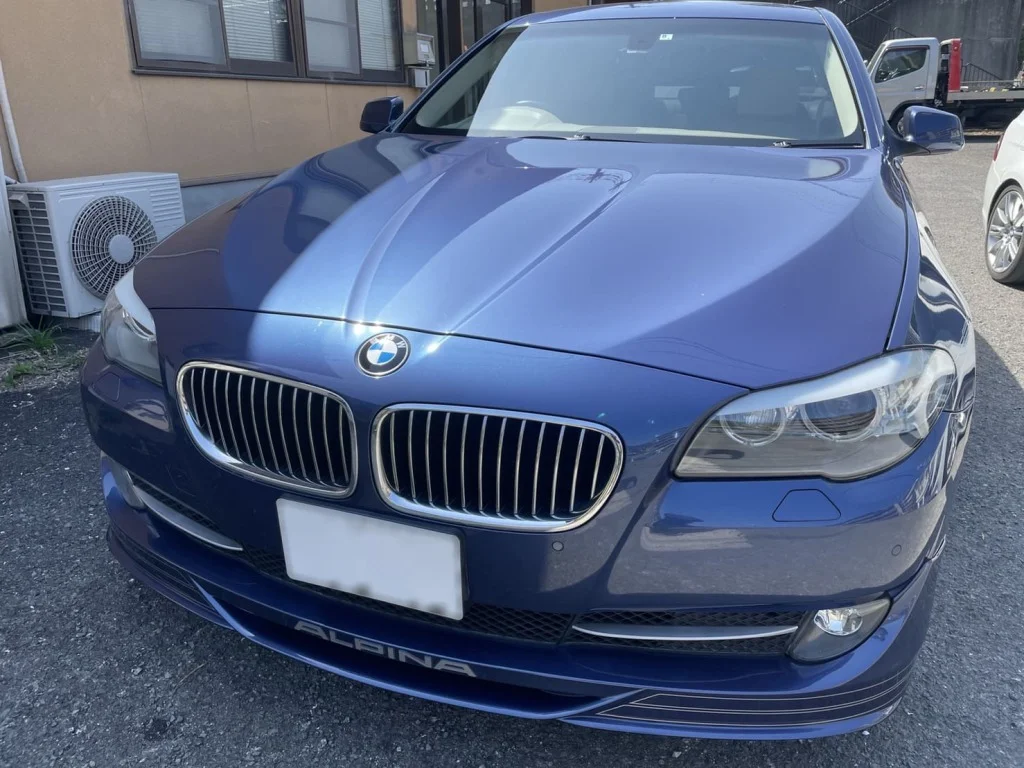

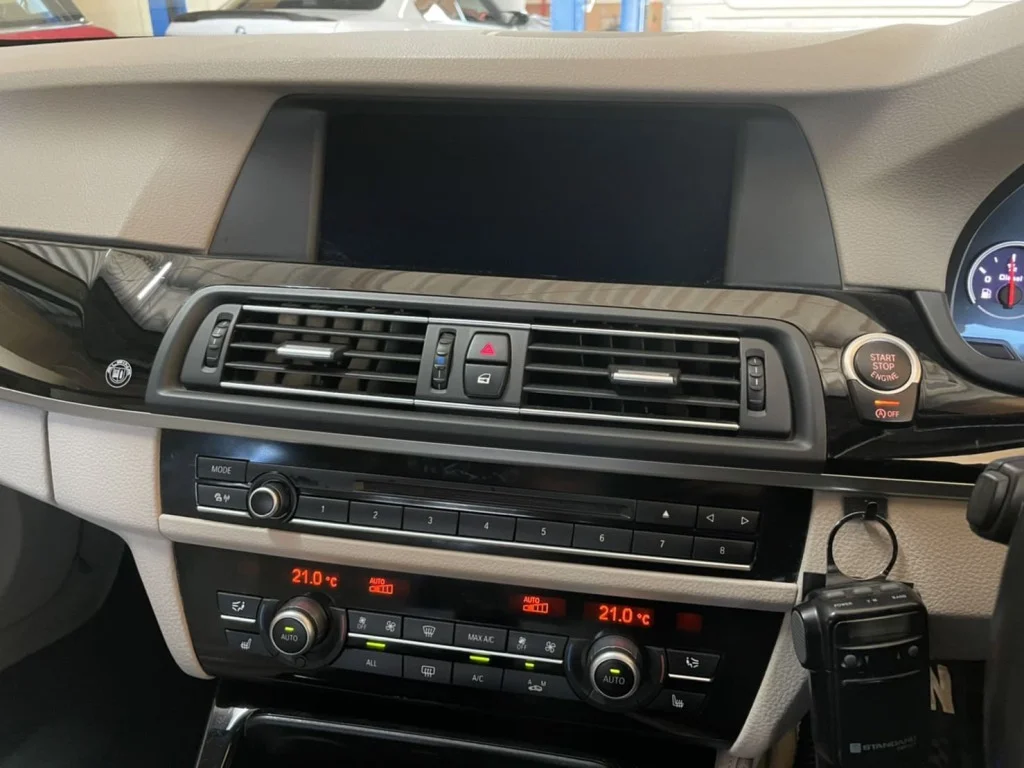

お客様のBMW ALPINA F10 D5では、ナビゲーション画面の完全ブラックアウトが発生していました。
ヘッドユニット故障による複合的な機能障害で、車両の利便性が大幅に低下していました。
ALPINA F10 D5はBMW F10をベースに独自チューニングを施した車両ですが、HU-Hを含む電装システムは標準F10と同一構造です。ナビ・オーディオ・車両情報の同時停止はユニット本体側の機能喪失を示しており、F10系で8年を超えた頃から発生しやすい症状パターンです。

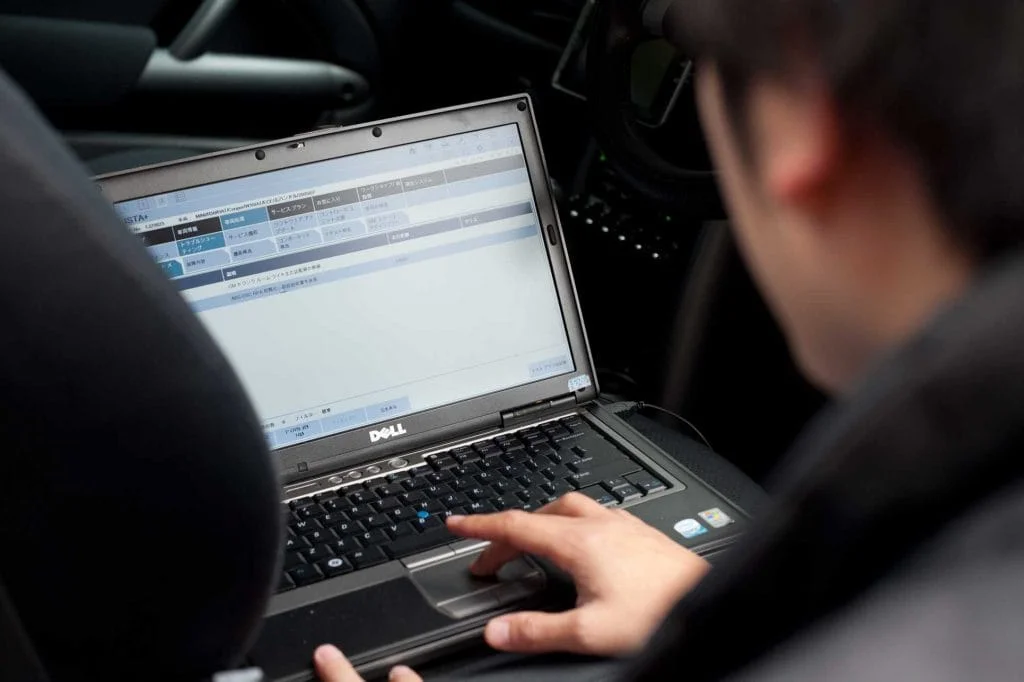

BMW純正診断機ISTAでHU-Hの認識状態を確認し、ユニット内部の故障を特定しました。
HU-H本体が車両側から識別できておらず、ユニット内部の故障が確認されました。
外部配線には問題がなかったため、ヘッドユニットの交換が唯一の解決方法と判断しました。
ISTAでHU-Hが識別できないと表示された場合でも、まずは配線とコネクターの腐食・接触不良を確認します。外部要因を排除してから本体故障と判断する手順を踏むことで、不要な部品交換を回避できます。
中古HU-Hに交換し、FSCコードによる車両VIN連動プログラミングで動作を確立しました。
交換工程
BMWのHU-Hは単純な部品交換だけでは機能せず、FSCコード（Feature Software Code）による車両VIN連動の認証処理が必須となります。

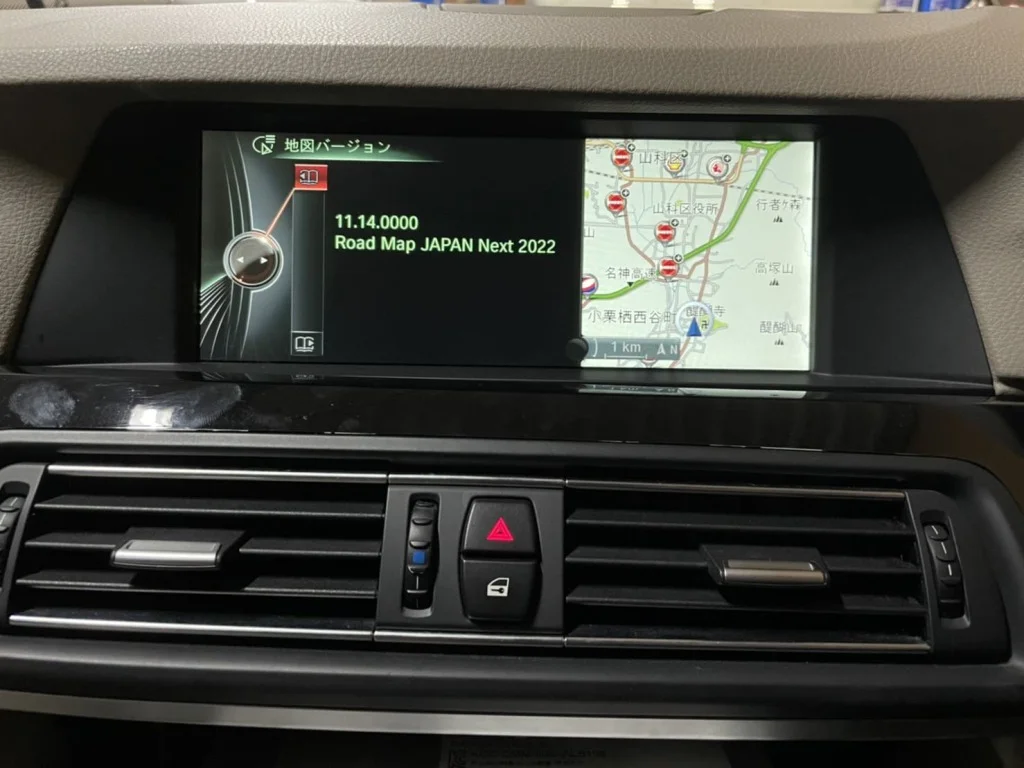

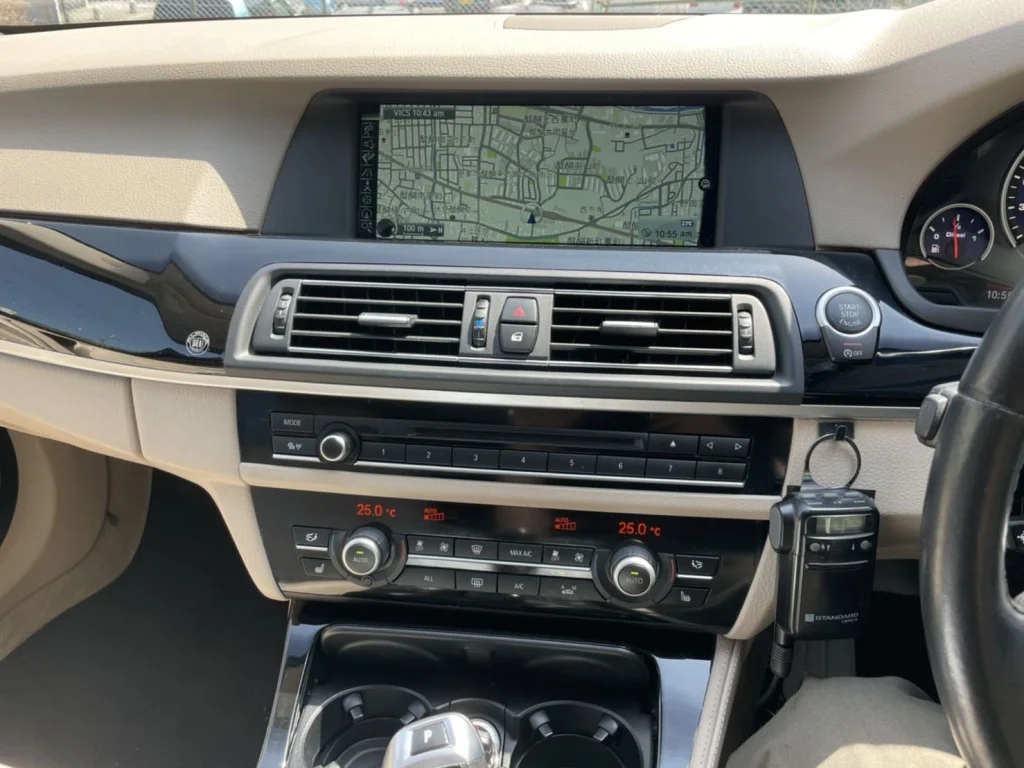

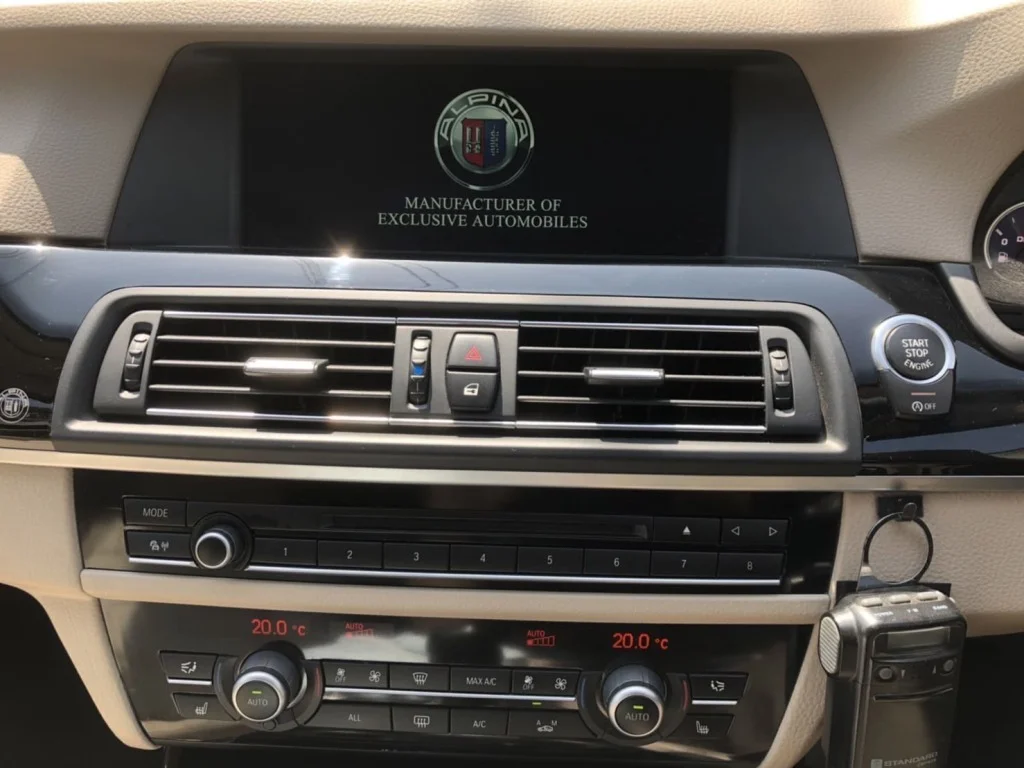

プログラミング完了後、全機能の復旧を確認し作業完了となります。
FSCコード処理は車両VINと連動した認証作業で、BMW専門設備のない工場では対応が難しい工程です。ALPINAも標準F10と同じFSC仕様のため、BMW専門整備工場であればALPINA専用窓口を経由せず対応可能です。

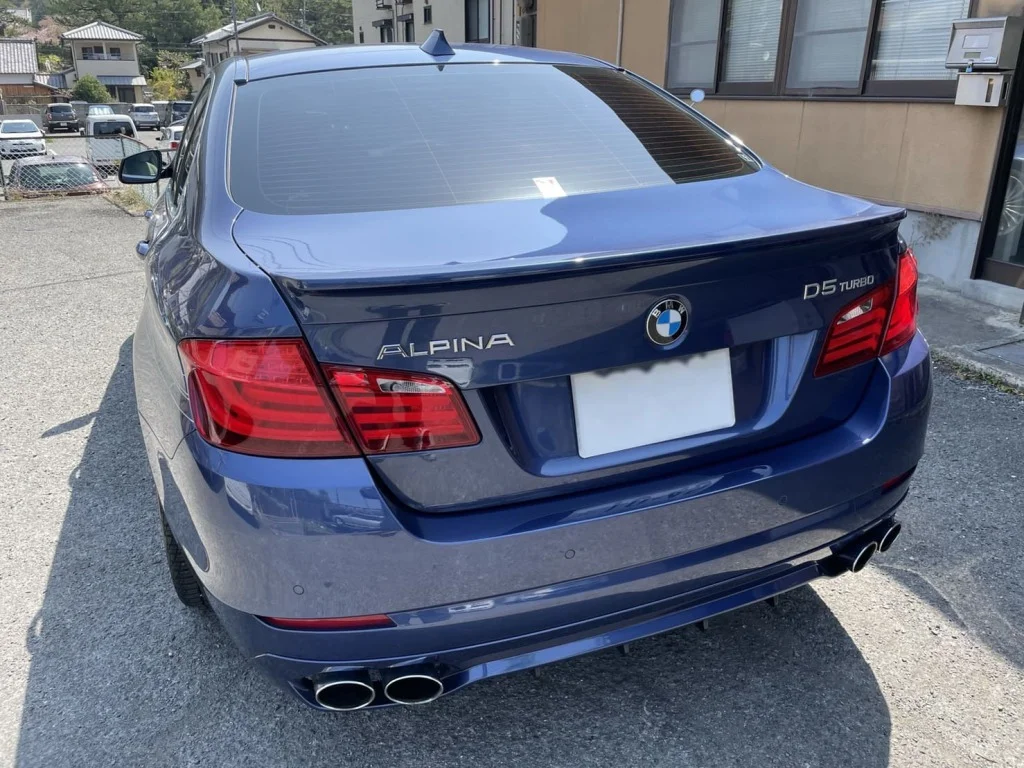

BMW ALPINA F10 D5のカーナビブラックアウトおよびオーディオ機能停止に対し、中古HU-Hへの交換とFSCプログラミングを実施し、約180,000円で完了しました。
ALPINAを含むBMW F10のHU-Hは、一般的に8〜10年が耐用年数の目安とされています。
新品部品のみで対応する場合と比べ、中古HU-HとFSCプログラミングを組み合わせることで、修理費用を大幅に抑えることが可能です。
はい、ALPINA F10 D5はBMW F10をベースにALPINAが独自チューニングを施した車両で、ヘッドユニット（HU-H）を含む電装システムは標準F10と同一構造です。そのため修理対応もBMW F10と同じくBMW純正診断機ISTAでの診断・コーディング・FSCコード処理が必要です。ALPINA専用のサービス窓口を経由しなくても、BMW専門整備工場で対応可能です。
ブラックアウトは画面が完全に消灯した状態、NO SIGNALは画面表示はあるが映像信号が届かない状態を示すメッセージです。原因が異なり、ブラックアウトはHU-H本体の電源系・基板故障の可能性が高く、NO SIGNALはディスプレイへの映像信号経路の問題が疑われます。診断機での通信状況確認で切り分けが可能です。
FSC（Feature Service Code）は車台番号（VIN）に紐づいて発行されるBMW独自のセキュリティ認証コードで、HU-H内部の機能解錠キーとして機能します。中古HU-Hを取り付けても、その車両のVINに対応したFSCコードを書き込まないと機能制限が解けず、ナビ・オーディオ・設定メニュー等が起動しません。コーディング環境を持つ整備工場でのみ対応可能な作業です。
走行自体には影響しませんが、車両設定メニューへのアクセス不可・走行データ表示異常・後退時のカメラ表示不能など、車両機能の利便性が大幅に低下します。F10では空調設定もiDriveメニュー経由の項目があるため、季節によって運転環境にも影響が出ます。車検への直接的影響はありませんが、再販時の査定にも関わるため修理対応が推奨されます。
1〜3営業日が目安です。中古HU-Hの手配・適合確認・取付・FSCコードのオンライン取得とプログラミング・全機能の動作確認まで含めた所要日数で、中古部品の在庫状況によって変動します。
