BMW ALPINA F30 B3で発生したカーナビのNO SIGNAL表示とオーディオ機能停止を、中古HU-H(ヘッドユニット)への交換で解決した事例です。
診断によりHU-H本体の内部故障と特定し、中古部品とFSCコーディングを組み合わせて対応しました。
カーナビのNO SIGNAL表示とオーディオ機能停止はいずれも解消し、車両本来の機能を取り戻しています。
修理費用は約190,000円で、正規ディーラー見積もりの半額以下に抑えられました。
| 車種 | BMW ALPINA F30 B3 |
|---|---|
| 主な症状 | カーナビNO SIGNAL表示・オーディオ機能停止 |
| 使用部品 | HU-H（ヘッドユニット・ナビゲーションユニット）+ FSCコード |
| 部品耐用年数（km数） | 故障時交換（5〜8年または80,000km） |
| 車検への影響 | なし（快適性に大きく影響） |
| 修理費用 | 約190,000円 |
| 納期 | 1〜3営業日 |
| 担当 |  |

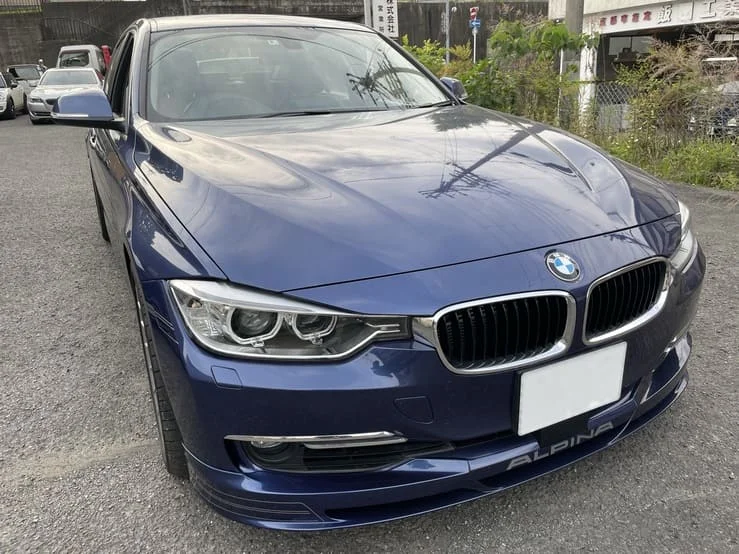

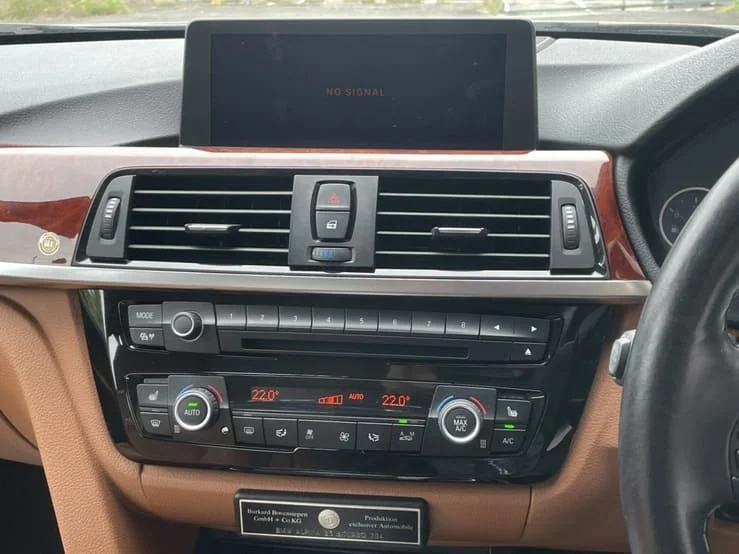

お客様のBMW ALPINA F30 B3では、カーナビゲーション画面がブラックアウトし、エンジン始動時のBMWロゴ表示もない状態でした。
車両の情報統合システム全体が機能停止しており、中核制御ユニットの故障が疑われる状況でした。
タッチパネル無反応まで含む全機能停止のパターンでは、HU-H内部の電源管理回路の故障が疑われます。CANバス通信は別系統のため部分的に生きていても、ユニット内部で各機能ブロックへの電源分配が遮断されると、操作系すべてが応答しない状態になります。

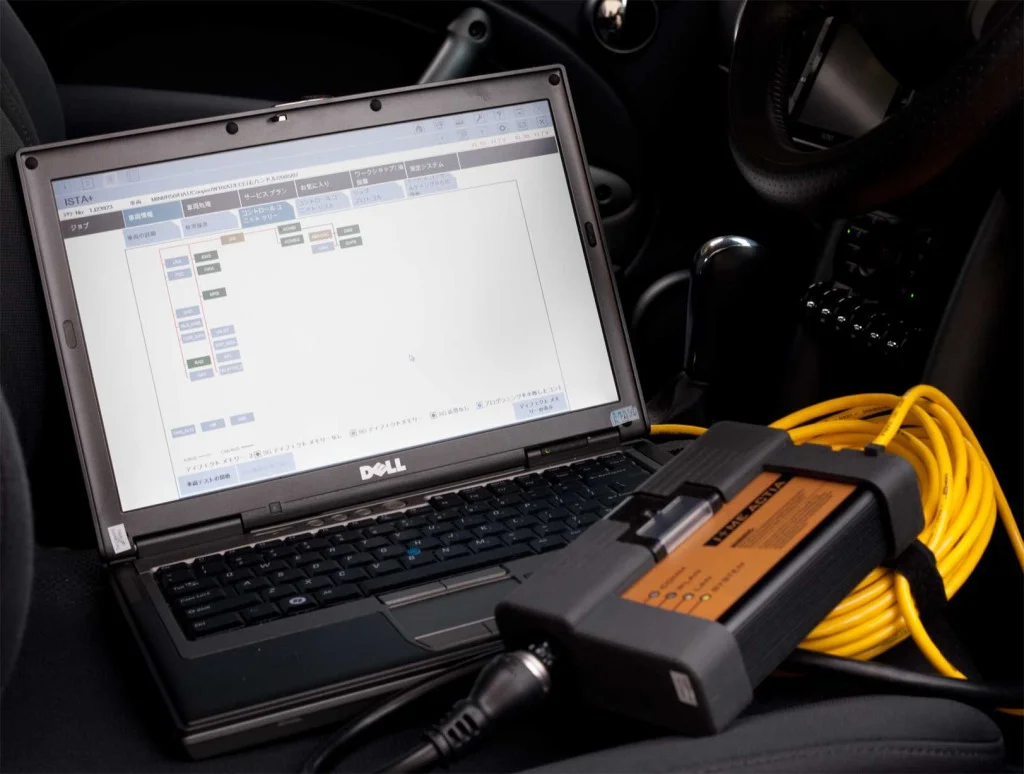

BMW純正診断機ISTAで電子システムを包括的に診断し、HU-Hとの通信が完全に不能であることを確認しました。
物理的な配線と電源供給系統には異常がなく、HU-H本体の内部故障と確定しました。
BMWのHU-Hは基板単位での修理に対応していないため、ユニット交換での対応が必要となります。
症状の出方からHU-H内部のどの基板が故障しているか推定が可能です。BMWロゴすら表示されないパターンはメイン制御基板、画面は出るがタッチ操作のみ無反応ならGPU側、音声系のみ停止なら音声処理基板など、症状で基板単位の故障部位が絞り込めます。
高品質な中古HU-Hを使用した交換修理を実施しました。
BMWの電子制御ユニットは車両固有のVIN（車台番号）と紐付けられているため、FSCコードによる車両同期コーディングが必須です。

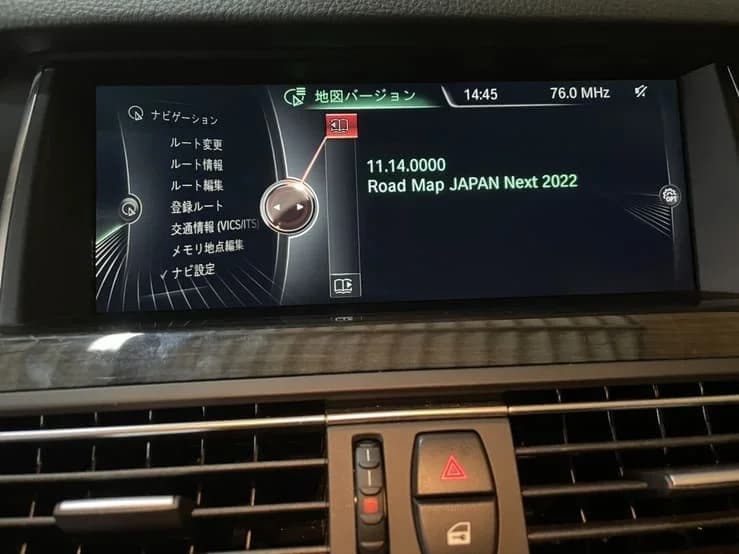

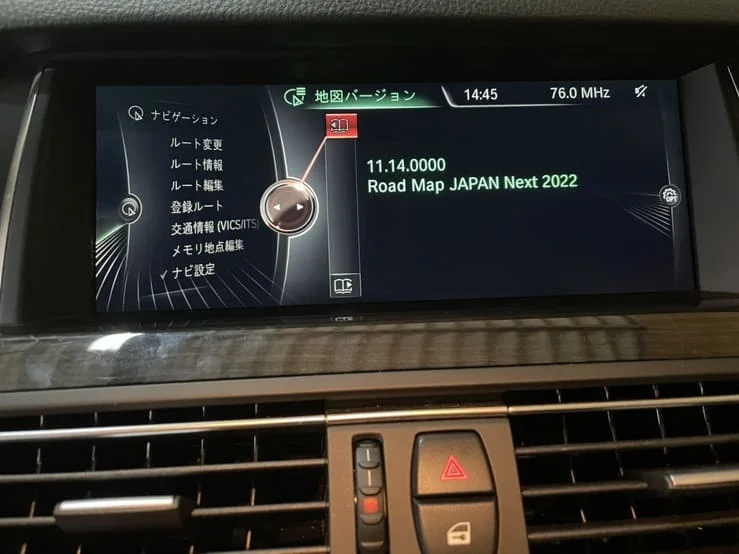

FSCコーディングは約2時間をかけて複数の認証ステップを完了し、ナビゲーション・オーディオ・タッチパネルの全機能が正常に復旧しました。
中古HU-HのVIN紐付けはコーディングで完了しますが、言語・時計・お気に入り目的地などの個人設定はリセット状態となるため、車両側で再設定が必要になります。
BMW ALPINA F30 B3のカーナビNO SIGNAL表示・オーディオ機能停止に対し、中古HU-H交換とFSCコーディングを実施し、修理費用約190,000円で完了しました。
中古部品と専門的なコーディング技術を組み合わせることで、正規ディーラー見積もりの半額以下で新品同等の機能回復を実現できます。
BMW車両のHU-Hは車両情報と一体化した特殊構造のため、汎用品では対応できず、VINやFSCコードを用いた専用の同期コーディングが不可欠です。
ALPINA F30 B3はBMW F30をベースにALPINAがチューニングを施したモデルで、HU-Hを含む電装系はBMW F30と共通です。故障パターンや修理手順、FSCコードによる認証プロセスもBMW F30同等で、ALPINA固有のHU-Hが用意されているわけではありません。
FSCコードはBMW本社データベースに車両のVIN（車台番号）を照会してオンライン経由で取得します。当整備工場では取得から認証反映まで約2時間が目安です。古い世代のHU-H（CIC等）ではFSC非対応の個体もあるため、中古品の手配段階で適合確認が前提となります。
VINとISTAの照会で正確な世代が判別できます。F30 B3の年式（2014年前後）はNBT世代が主流ですが、年式と仕様で異なる場合があります。HU-H選定時は世代の完全一致が必須で、世代違いを取り付けるとFSCコードを書き込んでも認識されません。
1〜3営業日が目安です。中古HU-Hの手配・動作確認、ダッシュボード分解と取付、FSCコードのオンライン取得と書き込み、全機能の動作確認まで含めた所要日数です。
BMW正規ディーラーでの新品交換は40〜50万円が一般的ですが、中古HU-H+FSCコーディングでの修理は約190,000円のため、半額以下に抑えられます。動作確認済みの個体を選定しFSCコードを正しく書き込めば、新品と同等の機能が得られます。
