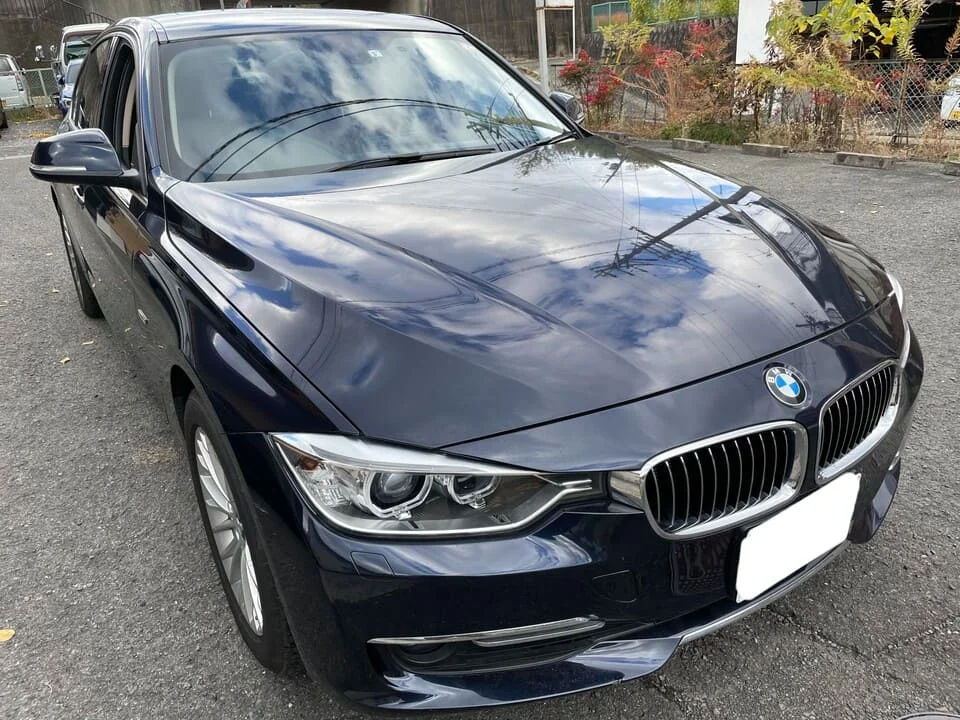

BMW F30 3シリーズ 320iで発生したカーナビのNO SIGNAL表示・操作不能を、中古HU-H(ヘッドユニット)への交換で解決した事例です。
BMW専用診断機ISTAによる診断でHU-H本体の内部故障を特定し、中古部品とFSCコードプログラミングで対応しました。
今回の対応により、カーナビのNO SIGNAL表示と操作不能の症状をすべて解消しています。
修理費用は約180,000円で、BMW正規ディーラーの新品交換と比べて半額以下に抑えられました。
| 車種 | BMW F30 3シリーズ 320i |
|---|---|
| 主な症状 | カーナビのNO SIGNAL表示・操作不能 |
| 使用部品 | HU-H（ヘッドユニット・ナビゲーションユニット） |
| 部品耐用年数（km数） | 8〜10年程度 |
| 車検への影響 | なし（利便性に大きく影響） |
| 修理費用 | 約180,000円 |
| 納期 | 約7営業日 |
| 担当 |  |

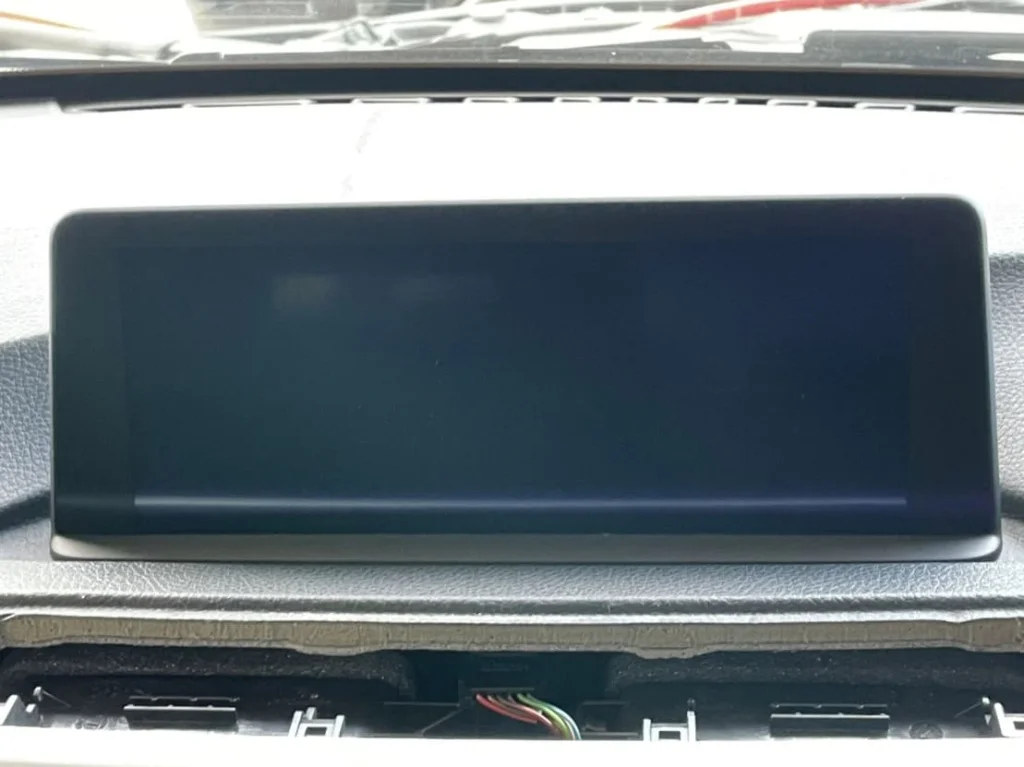

お客様のBMW F30 3シリーズ 320iでは、カーナビ画面に「NO SIGNAL」と表示され、操作が一切できない状態でした。
これらはHU-H（ヘッドユニット）の故障に特徴的な複合症状です。
BMW F30 3シリーズ 320iでは各機能がHU-Hに統合されているため、故障時の影響が広範囲に及びます。
「NO SIGNAL」表示はHU-Hから映像信号が出力されていない状態を示すサインです。画面側の故障ではなく、HU-H本体の映像信号生成回路に問題があるケースが大半で、ディスプレイ単体の交換では復旧しない判断材料になります。
BMW専用診断機ISTAで点検した結果、HU-Hがシステムから全く認識されていない状態であることを確認しました。
電源供給は正常で配線にも損傷がなかったため、HU-H本体の内部故障と判断しました。
BMWのHU-Hはディーラーや一般整備工場では基板単位の修理に対応していないため、ユニット交換とプログラミング作業による対応が必要となります。
ISTAで「HU-Hと通信不可」と「HU-Hからのエラーコード多発」では原因が異なります。前者は本体故障や電源系の確定診断、後者はソフトウェア起因の可能性もあり、まずコーディング修復で復旧するケースもあります。判別を間違えると不要な部品交換になります。

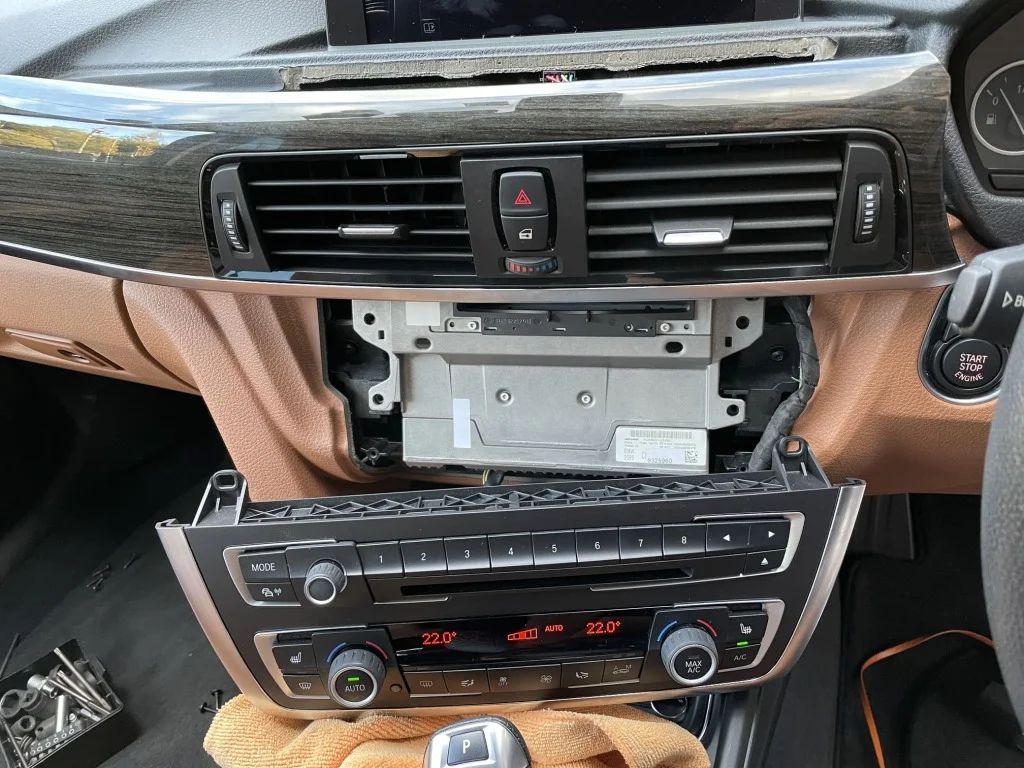

動作確認済みの中古HU-Hへ交換しました。

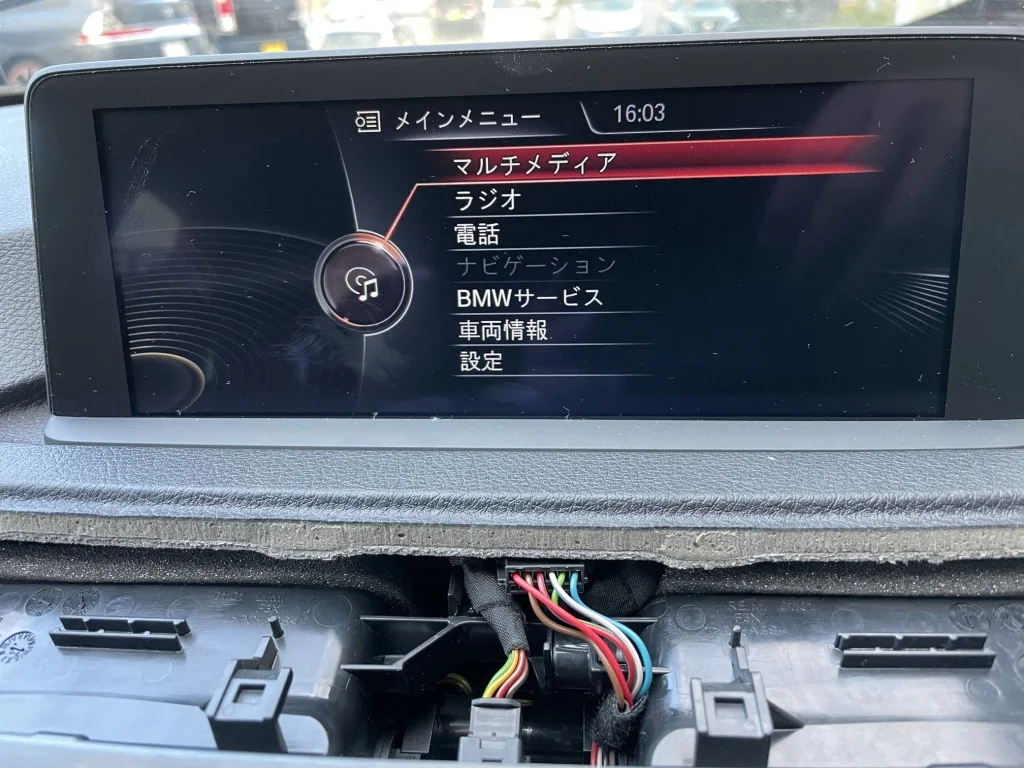

BMW車両では中古HU-Hをそのまま取り付けても機能しないため、FSCコードによるプログラミング作業が必須です。

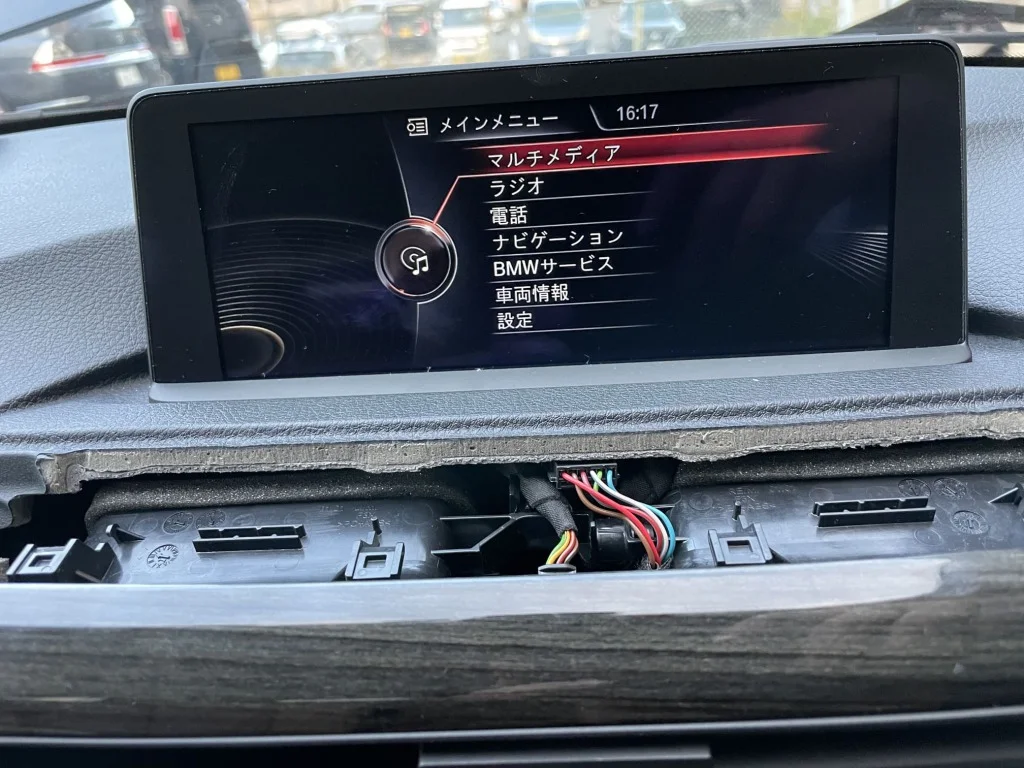

FSCコードのプログラミングにより、中古HU-HがBMW F30 3シリーズ 320iの車両情報を正確に認識し、ナビ・オーディオなどの全機能が正常に動作することを確認しました。

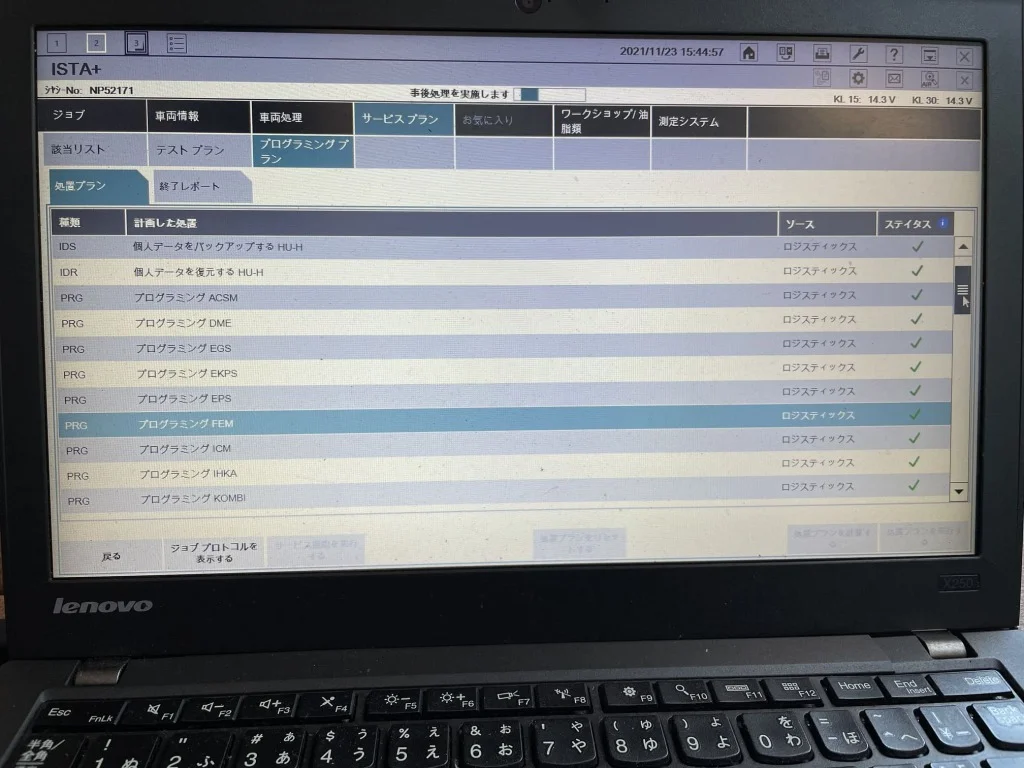

FSCコードの書き込みはISTA経由でオンライン認証を行います。コード取得・書き込み・認証完了までの一連の処理が成功すると、初めてHU-Hが車両情報を読み込み、ナビ地図やオーディオなど各機能が正常に立ち上がる仕組みです。
BMW F30 3シリーズ 320iで発生したカーナビのNO SIGNAL表示・操作不能に対し、中古HU-H交換とFSCプログラミングを実施し、約180,000円で修理を完了しました。
BMW F30のカーナビは車両と一体化されており、国産車のように汎用品への交換はできません。
動作確認済みの中古部品とFSCコードによるプログラミング技術を組み合わせることで、BMW正規ディーラーでの新品交換と比べて費用を大幅に抑えることが可能です。
使用開始から8〜10年、走行距離80,000km前後から内部基板のハンダクラックや電解コンデンサ劣化による故障が増えます。夏場の高温下に長時間駐車する車両ほど電子部品の劣化が進みやすい傾向です。
車両のiDrive世代（CIC・NBT・EVO等）と完全に一致する中古品を選ぶ必要があります。同じF30でも年式やオプション構成でHU-Hの型番が異なり、世代違いを取り付けるとFSCコードを書き込んでも認識されません。適合確認まで含めて中古品を手配することが重要です。
FSCコードは車両情報とHU-Hを紐づける認証鍵の役割で、書き込みを省くとHU-Hを物理的に取り付けてもナビ機能・地図表示・音声案内などが起動しません。CarPlay/Android Autoや一部のオーディオ機能も認証なしでは作動せず、HU-H単体を載せ替えるだけでは復旧できない仕組みです。
約7営業日が目安です。中古HU-Hの手配と動作確認、車両への取付、FSCコードのプログラミング、ナビ/オーディオ/車両通信の全機能テストまで含めた所要日数です。
BMW正規ディーラーでの新品交換は40〜50万円が一般的ですが、中古HU-H+FSCプログラミングでの修理は約180,000円が実績で、半額以下に抑えられます。中古でも動作確認済みの個体を選定し、FSCコードを正しく書き込めば新品と同等の機能が得られます。
