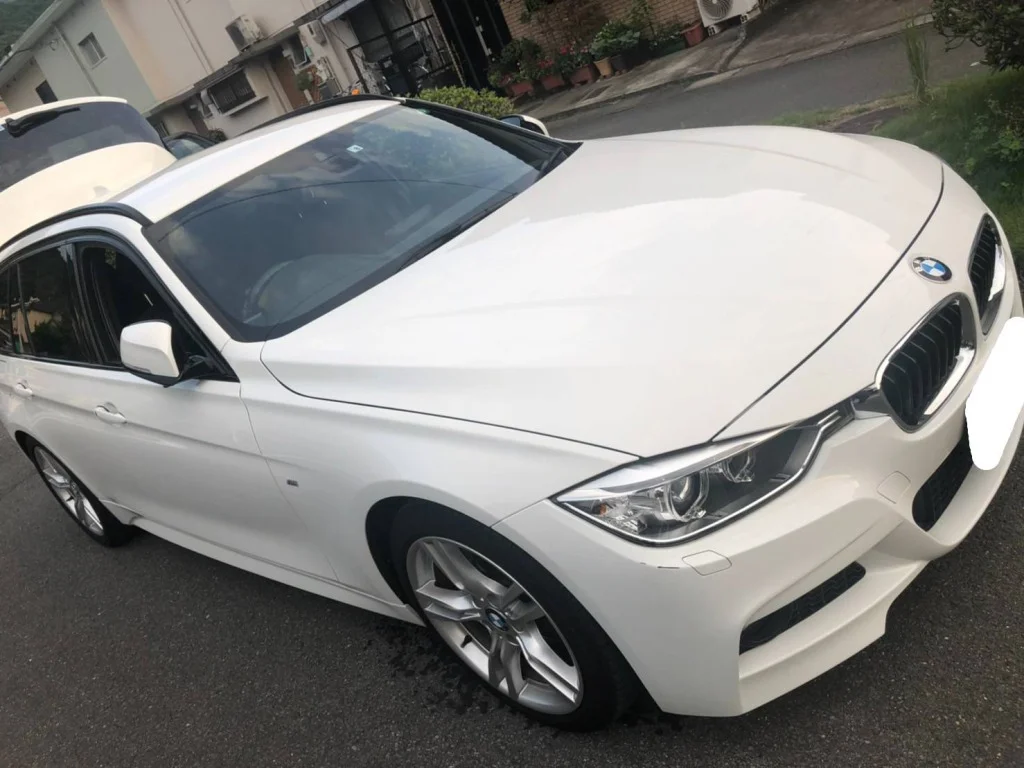

BMW F31 3シリーズ 320i MスポーツのカーナビNO SIGNAL表示・操作不能を、中古HU-H（ヘッドユニット）への交換で解決した事例です。
BMW専用診断機ISTAによる診断でHU-H本体の内部故障を特定し、中古部品とFSCコードプログラミングを組み合わせて修理しました。
修理費用は約180,000円で、正規ディーラーでの新品交換と比べて半額以下に抑えながら、NO SIGNAL表示と操作不能を解消しました。
| 車種 | BMW F31 3シリーズ 320i Mスポーツ |
|---|---|
| 主な症状 | カーナビNO SIGNAL表示・操作不能 |
| 使用部品 | HU-H（ヘッドユニット・ナビゲーションユニット） |
| 部品耐用年数（km数） | 8〜10年程度 |
| 車検への影響 | なし（快適装備） |
| 修理費用 | 約180,000円 |
| 納期 | 約3営業日 |
| 担当 |  |

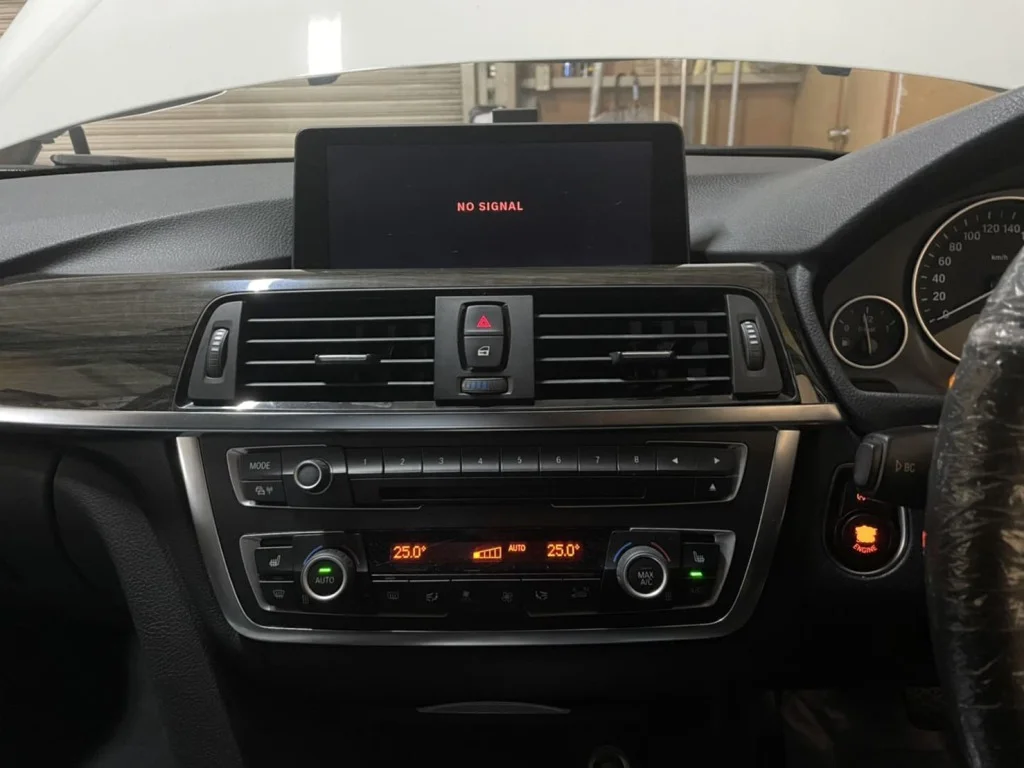

お客様のBMW F31では、カーナビ画面にNO SIGNALと表示され、ナビやオーディオが全て操作不能になっていました。
ヘッドユニットの電源系統に異常が発生し、複数の機能が同時に停止している状態でした。
複数機能が同時停止する場合と、画面だけ消える/音だけ出ない等の単一機能停止では原因の切り分け方が変わります。前者は上流のHU-H本体故障、後者は個別ユニットや配線の問題を疑うのが基本です。
BMW専用診断機ISTAを使用し、全電子制御ユニットとの通信状況を確認して故障箇所を特定しました。
HU-Hがシステム上で識別されず、配線系統と電源供給に異常がないことから、HU-H本体の内部故障と判断しました。
ISTAで「通信不可」と「通信可能だがエラー多発」では対応が変わります。通信不可は本体故障や電源系異常の確定診断、通信可能でエラー多発はソフトウェア起因の可能性もあり、コーディング修復で復旧するケースがあります。
動作確認済みの中古HU-Hへ交換しました。
BMW車両では中古HU-Hを使用する際にFSCコードによるプログラミングが必須で、これを行わないと中古ユニットは正常に機能しません。
プログラミング完了後、ナビ・オーディオ・車両設定メニューなど全機能が正常に動作することを確認しました。
FSCコードはBMW本社データベースに車両のVINを照会してオンライン経由で取得します。中古HU-Hを取り付ける前に、iDrive世代（CIC・NBT・EVO）と車両のオプション仕様が完全一致しているかを確認することが、認証エラーを避ける前提です。
BMW F31 3シリーズ 320i MスポーツのカーナビNO SIGNAL表示・操作不能に対し、中古HU-H交換とFSCコードプログラミングを実施し、約180,000円で完了しました。
BMWのヘッドユニットは車両と一体化されており、正規ディーラーでは新品交換のみの対応となるため、費用が高額になりがちです。
中古部品と専門のプログラミング技術を組み合わせることで、新品同等の品質を確保しつつ、修理費用を大幅に抑えられます。
HU-H内部の電子基板に使用されている電解コンデンサや半田接合部は経年で劣化が進みます。F31世代は2012年〜2019年に製造され、2026年時点では多くの車両が8〜14年経過しており、内部部品の寿命を迎える時期に該当します。屋外駐車中心で夏場の高温に曝される車両ほど劣化が早まる傾向があります。
車両のVINとISTAの照会で正確な世代を判別します。F31でも年式とオプション構成でCIC・NBT・EVOのいずれかが搭載されており、世代違いの中古品を取り付けるとFSCコードを書き込んでも認識されません。手配前の世代適合確認が前提です。
オプション仕様により搭載されるHU-Hの型番が異なります。ハードディスクの容量や対応機能（リアルタイム交通情報・ジェスチャーコントロール等）の有無で個別の品番が存在するため、中古品選定時は車両のオプション構成と完全に一致するものを選ぶ必要があります。
約3営業日が目安です。中古HU-Hの手配・動作確認・取付・FSCプログラミング・ナビ/オーディオ/車両設定の全機能テストまで含めた所要日数です。
BMW正規ディーラーでの新品アッセンブリー交換は40〜50万円が一般的ですが、中古HU-H+FSCプログラミングでの修理は約180,000円のため、半額以下に抑えられます。動作確認済みの個体を選定しFSCコードを正しく書き込めば、新品と同等の機能が得られます。
