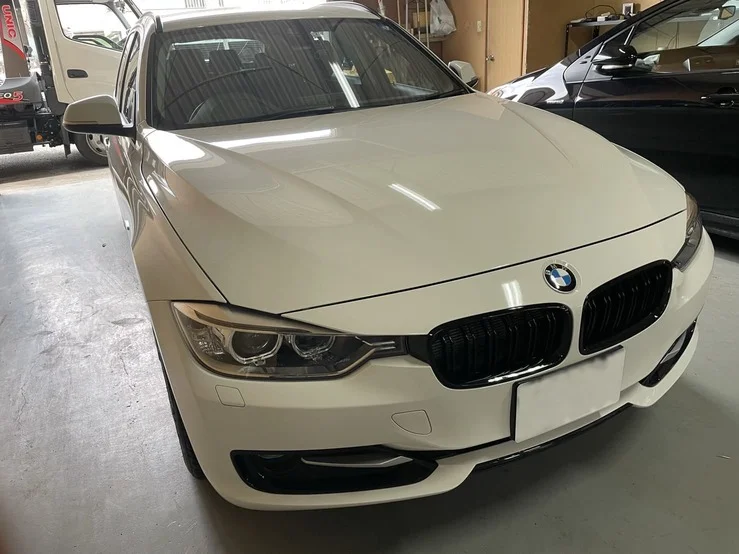

BMW F31 3シリーズ 320dのカーナビ「NO SIGNAL」表示とオーディオ不作動を、中古HU-H（ヘッドユニット）の交換で解決した事例です。
BMW専用診断機ISTAでHU-H本体の内部故障を特定し、中古部品とFSCプログラミングを組み合わせることで、正規ディーラーの半額以下となる約180,000円で修理を完了しました。
修理費用は約180,000円で、カーナビNO SIGNAL表示・オーディオ不作動を解消しました。
| 車種 | BMW F31 3シリーズ 320d |
|---|---|
| 主な症状 | カーナビ画面にNO SIGNAL表示・オーディオ不作動 |
| 使用部品 | HU-H（ヘッドユニット・ナビゲーションユニット） |
| 部品耐用年数（km数） | 8〜10年程度 |
| 車検への影響 | 故障時も車検適合 |
| 修理費用 | 約180,000円 |
| 納期 | 1〜3営業日 |
| 担当 |  |

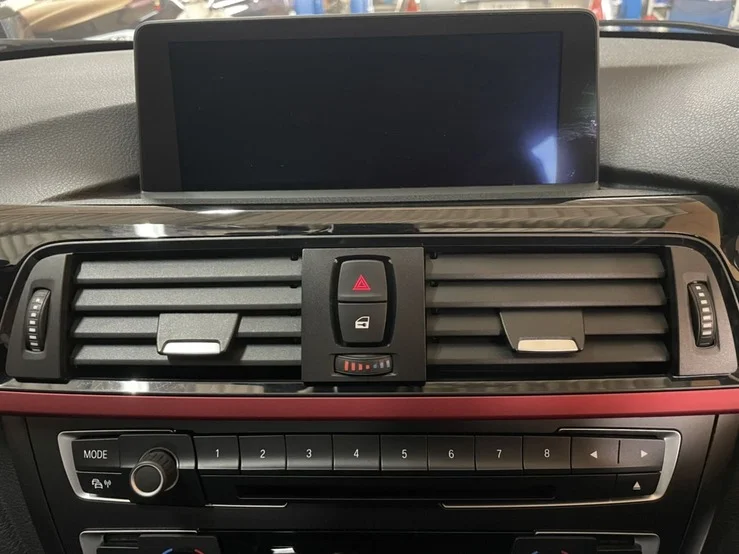

お客様のBMW F31 3シリーズ 320dでは、カーナビ画面に「NO SIGNAL」が表示され、オーディオやiDrive機能もすべて停止していました。
BMWの統合システム全体が機能停止しており、ヘッドユニットの故障が強く疑われる状況でした。
NO SIGNAL表示と同時にiDriveやオーディオまで全停止する場合は、ディスプレイ単体ではなくHU-H本体側の故障と判断できます。ディスプレイ単体不具合では操作音やオーディオ音声が出る点で切り分けが可能です。

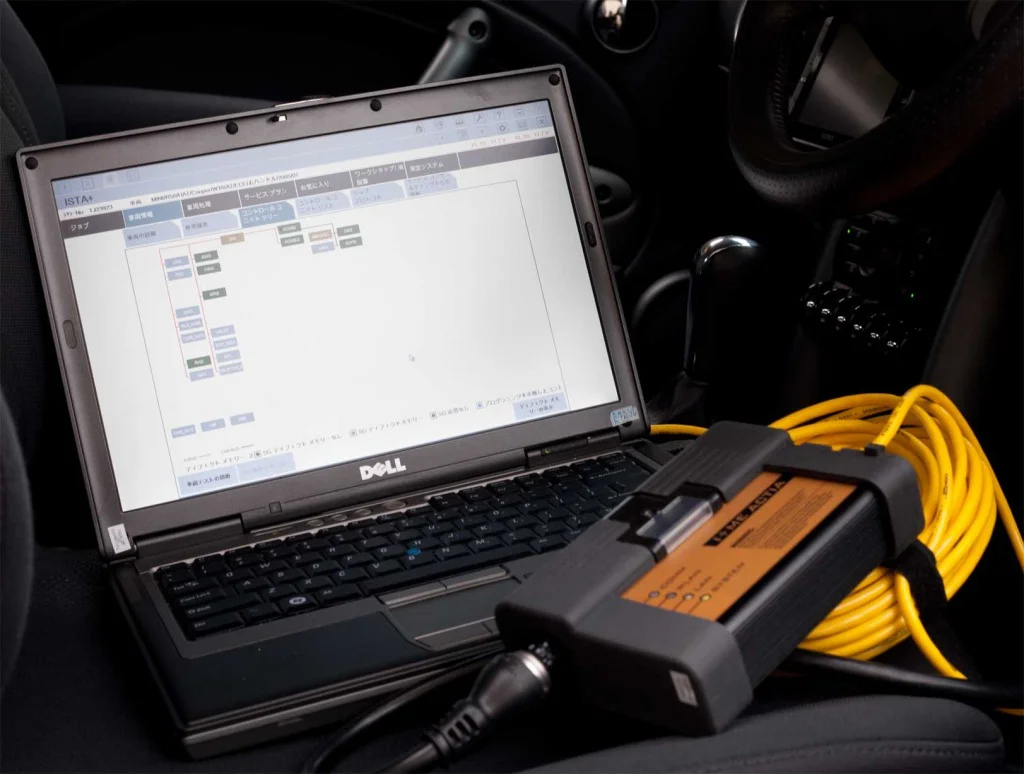

BMW専用診断機ISTAでHU-Hの認識状態を確認し、配線とコネクター類を詳細に点検しました。
配線・コネクター類に異常は見られず、HU-H本体の内部故障と判明しました。
BMW F31は登場から10年以上が経過している車両も多く、電子部品の経年劣化による故障が発生しやすい時期に入っています。
ISTAでHU-Hが認識できているかどうかで、内部故障か配線側かの切り分けができます。配線・コネクター異常がない状態で認識が不安定な場合、本体側の故障が濃厚です。
動作確認済みの中古HU-Hへ交換しました。

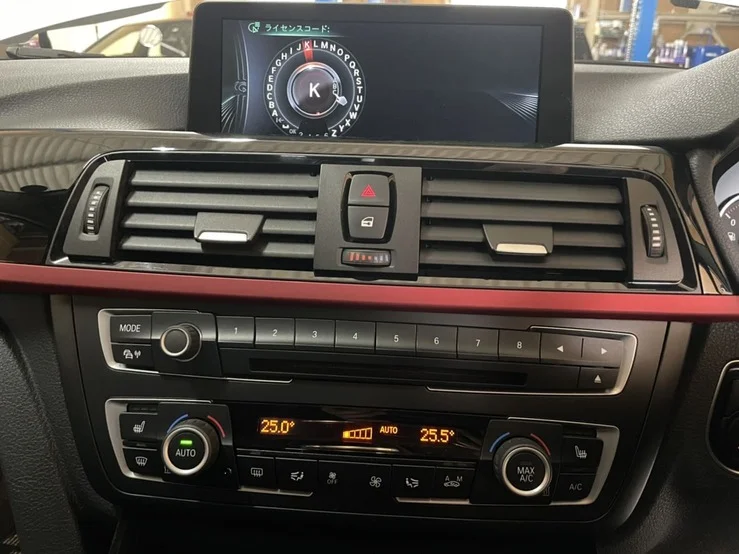

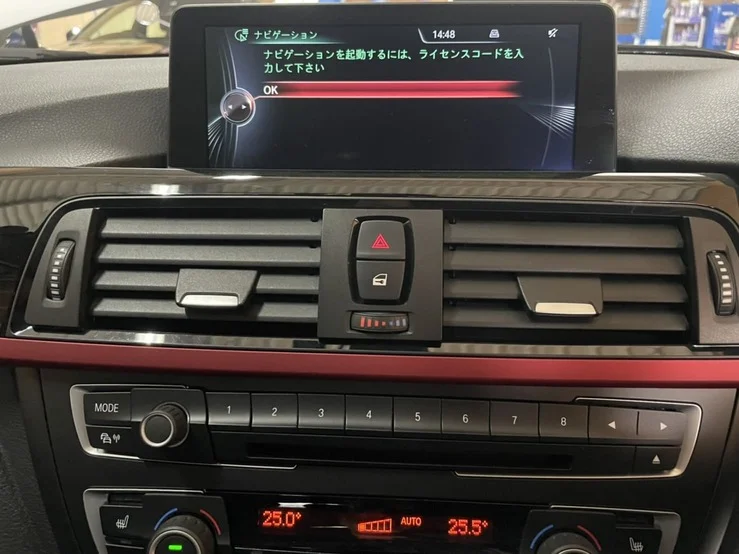

BMW車両ではFSCコード（車両ごとに発行されるセキュリティ認証コード）による認証が必須で、これなしでは中古ユニットは正常に起動しません。
交換工程

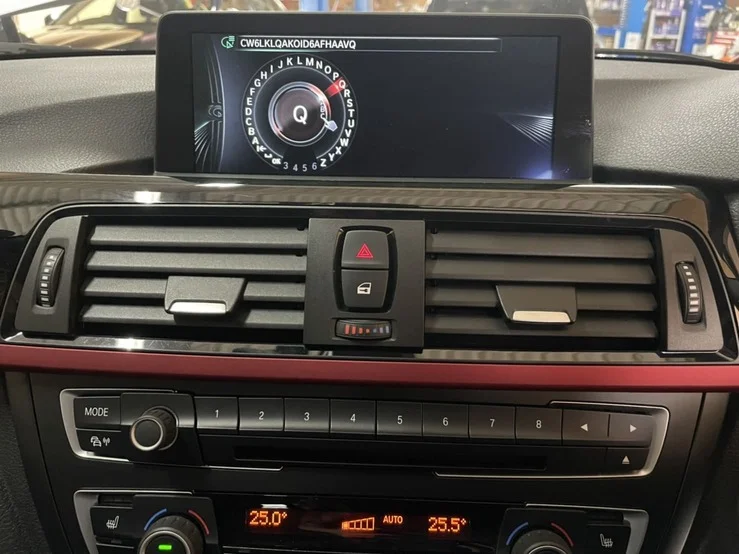

FSC認証作業により中古部品でもナビゲーション機能が起動できる状態となり、カーナビ・オーディオ・iDriveのすべての機能が正常に動作することを確認し作業完了となります。
HU-Hは車台番号に紐づいたFSCコードがないと、中古品を載せ替えても起動しません。コーディング環境を持つ整備工場での対応が必要な作業領域です。
BMW F31 3シリーズ 320dのカーナビ「NO SIGNAL」表示・オーディオ不作動に対し、中古HU-H交換とFSCプログラミングを実施し、約180,000円で完了しました。
BMWのHU-Hは車両システムと深く統合されているため、市販ナビへの交換ができない仕様となっています。
中古部品と専門のプログラミング技術を組み合わせることで、BMW正規ディーラーでの新品交換と比べて費用を大幅に抑えることが可能です。
iDriveコントローラー操作・オーディオ・車両設定メニューまで全停止している場合は、HU-H本体の機能喪失が原因です。ディスプレイ単体不具合の場合は、画面表示はNG・操作音やオーディオ音声は出るというパターンで切り分けできます。F31でiDriveとオーディオが同時停止する症状はHU-H本体側の故障の可能性が高くなります。
FSC（Feature Service Code）は車台番号（VIN）に紐づいて発行されるBMW独自のセキュリティ認証コードで、HU-H内部の機能解錠キーとして機能します。中古HU-Hを取り付けても、その車両のVINに対応したFSCコードを書き込まないと機能制限が外れず、ナビ・オーディオ・設定メニュー等が起動しません。コーディング環境を持つ整備工場でのみ対応可能な作業です。
車両のiDrive世代（CIC・NBT・EVO）・年式・オプション仕様の完全一致が前提です。F31でも年式・グレード・オプション構成でHU-Hの型番が複数あり、世代違いを取り付けるとFSCコードを書き込んでも認識されません。動作確認済みの個体を選定し、コーディング前に適合確認を行うのが標準的な流れです。
1〜3営業日が目安です。中古HU-Hの手配・適合確認・取付・FSCコードのオンライン取得とプログラミング・全機能の動作確認まで含めた所要日数です。
BMW正規ディーラーでの新品アッセンブリー交換は40万円前後が一般的ですが、中古HU-HとFSCプログラミングでの修理は約180,000円のため、半額以下に抑えられます。動作確認済みの個体を選定しFSCコードを正しく書き込めば、新品と同等の機能が得られます。
