BMW F31 3シリーズ 320dのカーナビNO SIGNAL表示およびオーディオ不具合を、中古HU-H（ヘッドユニット）交換とFSCコードによるプログラミングで解決した事例です。
BMW純正診断機ISTAによる診断でHU-H本体の内部故障を特定し、中古部品とFSCプログラミングを組み合わせて修理を実施しました。
修理費用は約180,000円で完了し、正規ディーラーでの新品交換（約380,000円）と比べて半額以下に抑えることができました。

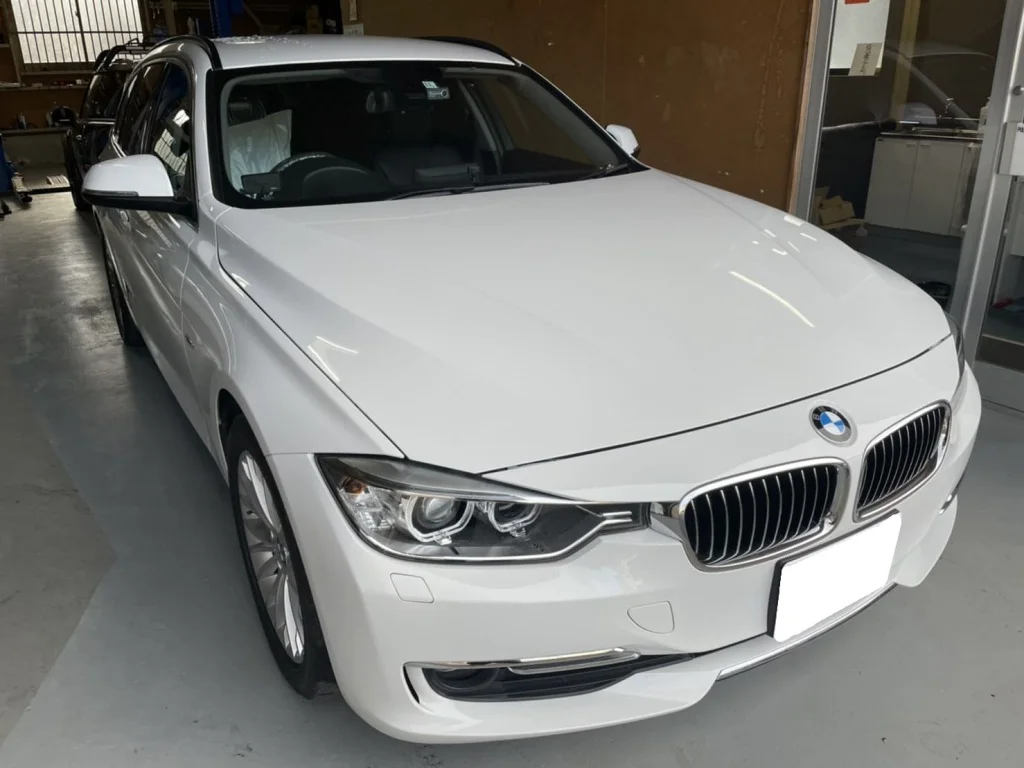

| 車種 | BMW F31 3シリーズ 320d |
|---|---|
| 主な症状 | カーナビが映らない・オーディオ不具合 |
| 使用部品 | HU-H（ヘッドユニット・ナビゲーションユニット） |
| 部品耐用年数（km数） | 8〜10年程度 |
| 車検への影響 | 直接的な影響なし |
| 修理費用 | 約180,000円 |
| 納期 | 約7営業日 |
| 担当 |  |

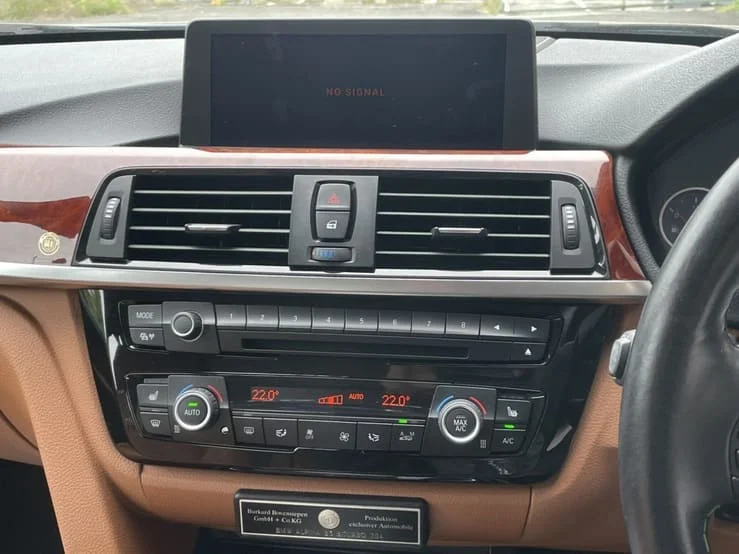

お客様のBMW F31 3シリーズ 320dでは、カーナビ画面にNO SIGNALと表示され、操作が一切できない状態でした。
症状は突然発生しており、HU-H（ヘッドユニット）内部の電子回路故障が強く疑われる状況でした。
HU-Hの故障には急激発症型と段階発症型があります。突然のNO SIGNAL切り替わりは内部基板の半田クラックなど物理的な接続不良が原因のことが多く、徐々に操作の反応が遅くなって最終的に止まる場合はストレージ書き込みエラーが疑われます。

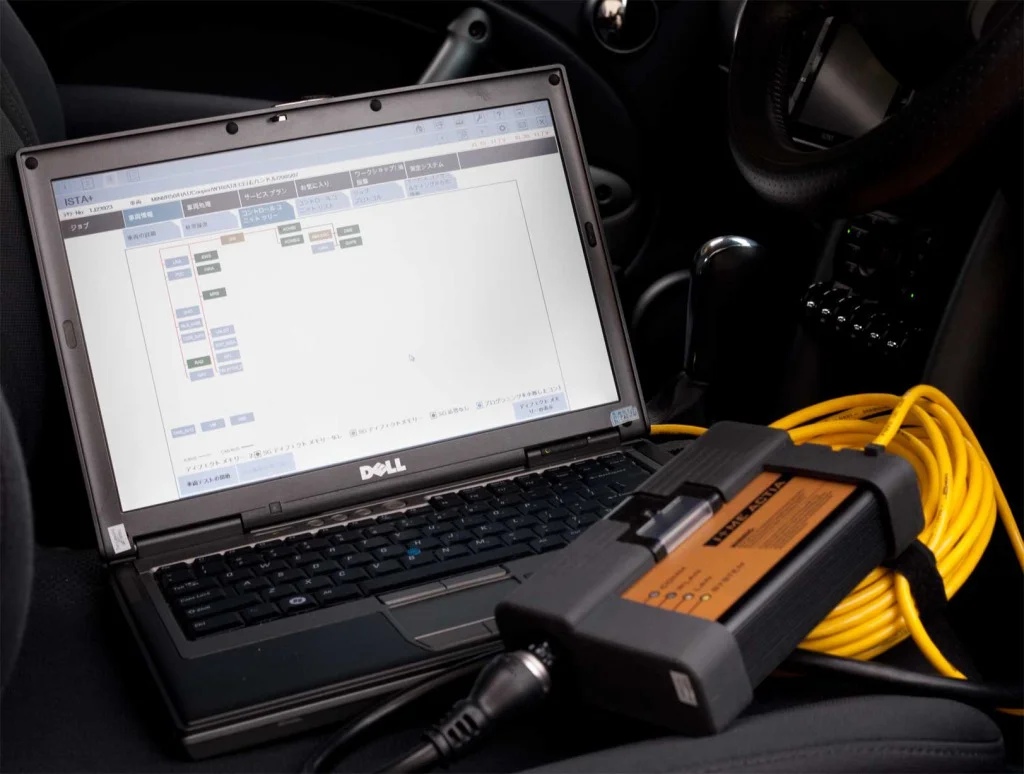

BMW純正診断機ISTAでHU-Hとの通信状況を確認し、電源供給と配線を点検しました。
HU-Hがシステムから識別されず、通信不能の状態でした。
電源系統と配線には異常がなかったため、HU-H内部の基板やプロセッサーの経年劣化による故障と判定しました。
F31世代の320dはディーゼル車で構造上の振動が大きく、長期的にHU-H内部の半田クラックや基板の接続不良を起こすリスクが高まります。同年式でもガソリン車と比べてダッシュボード周辺の電装系トラブルの入庫率はやや高い傾向があります。
動作確認済みの中古HU-Hへの交換を実施しました。
BMW車両ではFSCコード（Feature Service Code）によるセキュリティ認証とプログラミングが必須で、単に中古部品を取り付けただけでは機能しません。

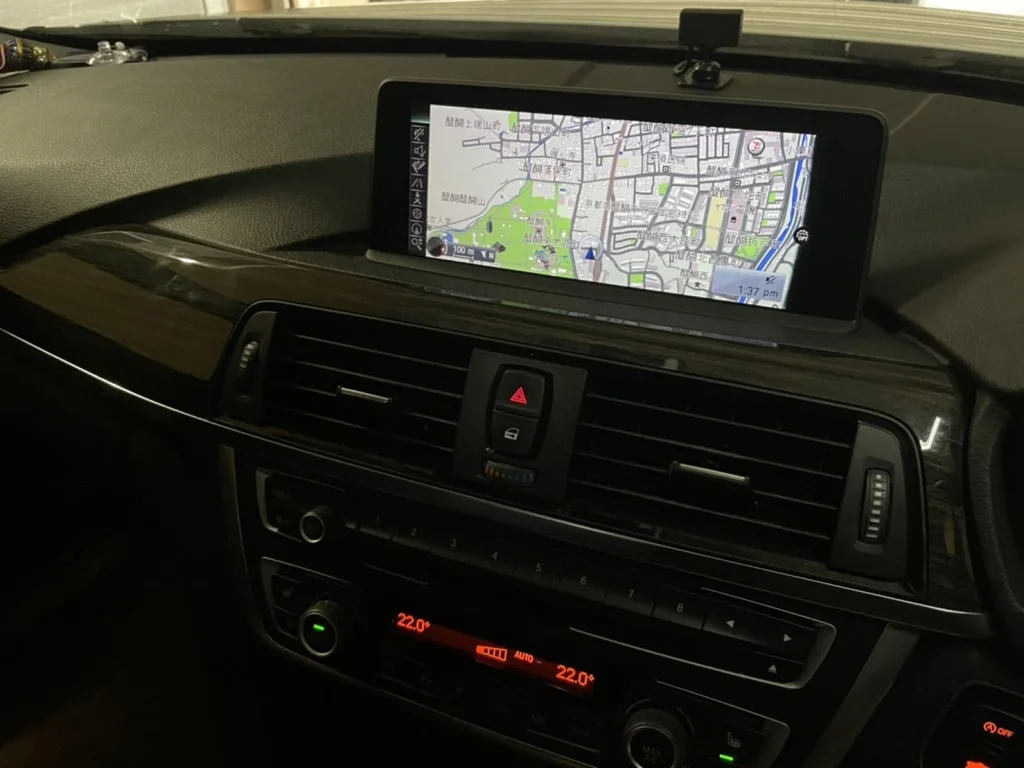

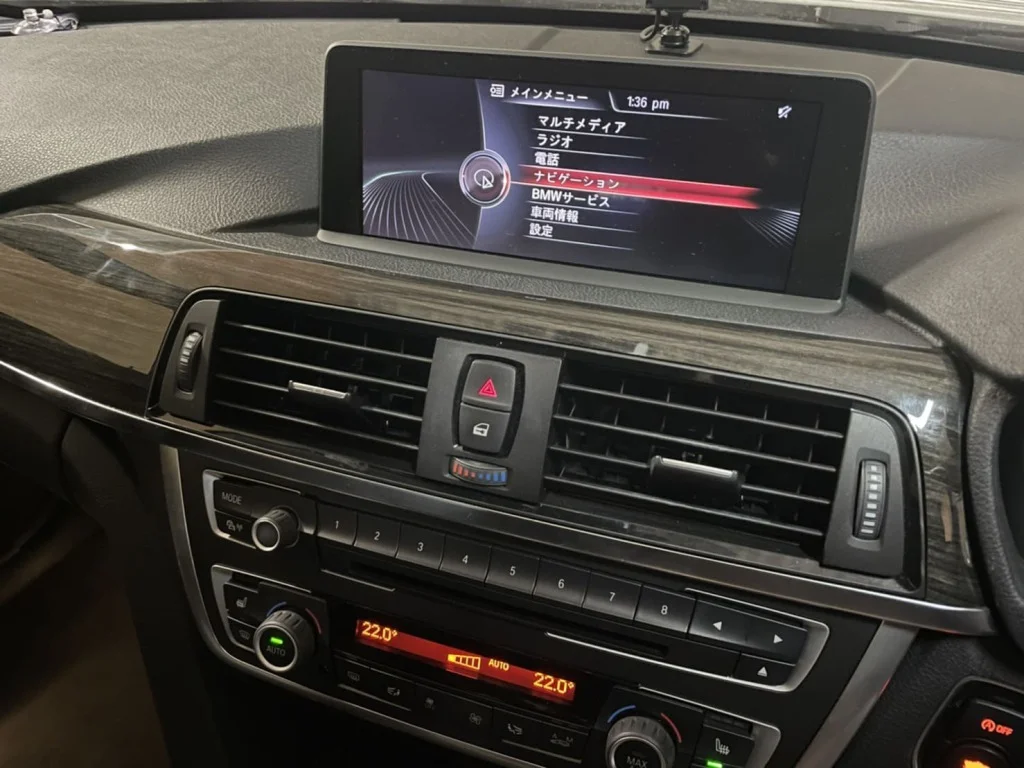

プログラミング完了後、カーナビ・オーディオ・車両設定メニューのすべての機能が正常に復旧することを確認し作業完了となります。

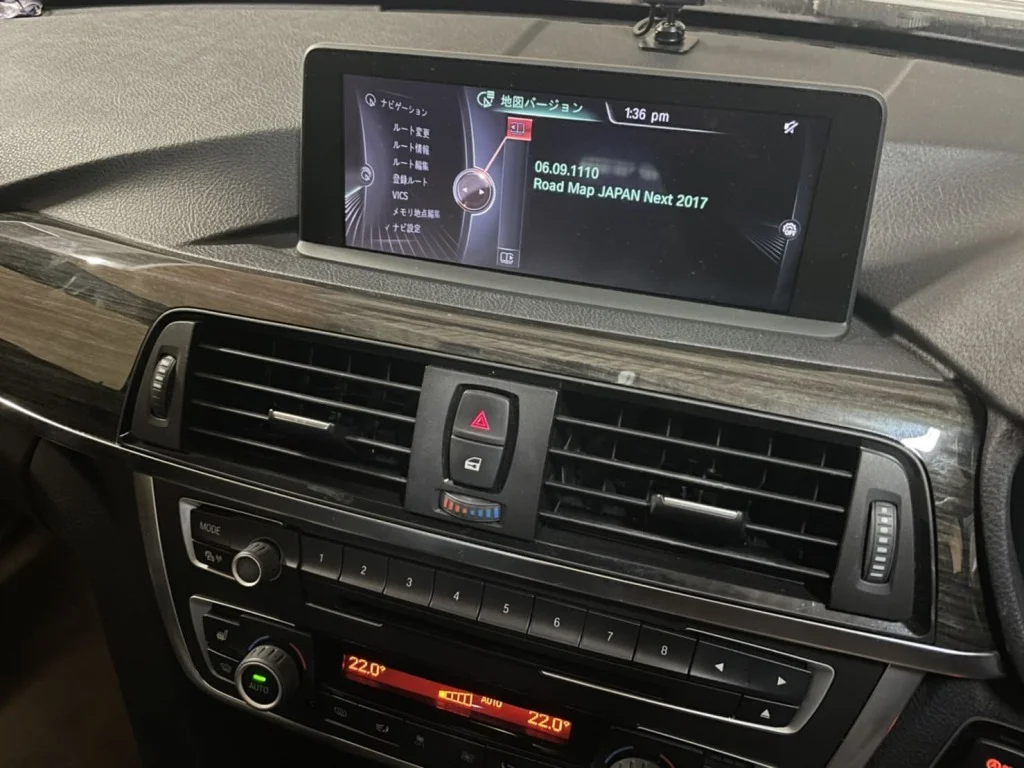

FSCプログラミング後は地図データのアップデートも合わせて行うのが一般的です。中古HU-Hに搭載されている地図は前オーナーの使用時期で停止しているため、最新版へ更新しないと新道路や交差点改良が反映されず、案内精度に影響します。
BMW F31 3シリーズ 320dのカーナビNO SIGNAL表示とオーディオ不具合に対し、中古HU-H交換とFSCコードによるプログラミングを実施し、約180,000円で完了しました。
F31のカーナビシステムは車両と一体化されているため汎用品への交換はできませんが、中古部品と専門のプログラミング技術を組み合わせることで、正規ディーラーでの新品交換と比べて修理費用を大幅に抑えることが可能です。
NO SIGNAL表示やオーディオ停止の症状は突然発生することが多いため、早めの専門店への相談をおすすめします。
ディーゼル車は構造上のエンジン振動がガソリン車より大きく、ダッシュボード内のHU-H内部基板に振動が伝わりやすい環境です。長期的には半田クラックやコネクター緩みのリスクが高まる傾向があり、F31世代の320d/320d xDriveでは同様のNO SIGNAL症状の入庫が他グレードより目立ちます。
車両のiDrive世代（CIC・NBT・EVO）とオプション仕様の完全一致が前提です。F31でも年式・グレード・オプション構成でHU-Hの型番が複数あり、世代違いを取り付けるとFSCコードを書き込んでも認識されません。手配段階での適合確認が重要です。
中古HU-Hに搭載されている地図データは前のオーナーの使用時期で停止しているため、最新版へのアップデートが推奨されます。古い地図のままだと交差点改良や新道路が反映されず、ナビ案内に不正確な部分が残るため、コーディング時に最新マップへの更新を合わせて実施するのが標準的な流れです。
約7営業日が目安です。中古HU-Hの手配・適合確認・取付・FSCコードのオンライン取得とプログラミング・地図アップデート・全機能の動作確認まで含めた所要日数です。
BMW正規ディーラーでの新品アッセンブリー交換は約380,000円が一般的ですが、中古HU-H+FSCプログラミングでの修理は約180,000円のため、半額以下に抑えられます。動作確認済みの個体を選定しFSCコードを正しく書き込めば、新品と同等の機能が得られます。
