MINI F56 クーパー ナビNO SIGNAL・ノーシグナルの修理費用 - HU-H交換で解決した事例

01 症状：MINI F56 カーナビのNO SIGNAL表示とオーディオ停止

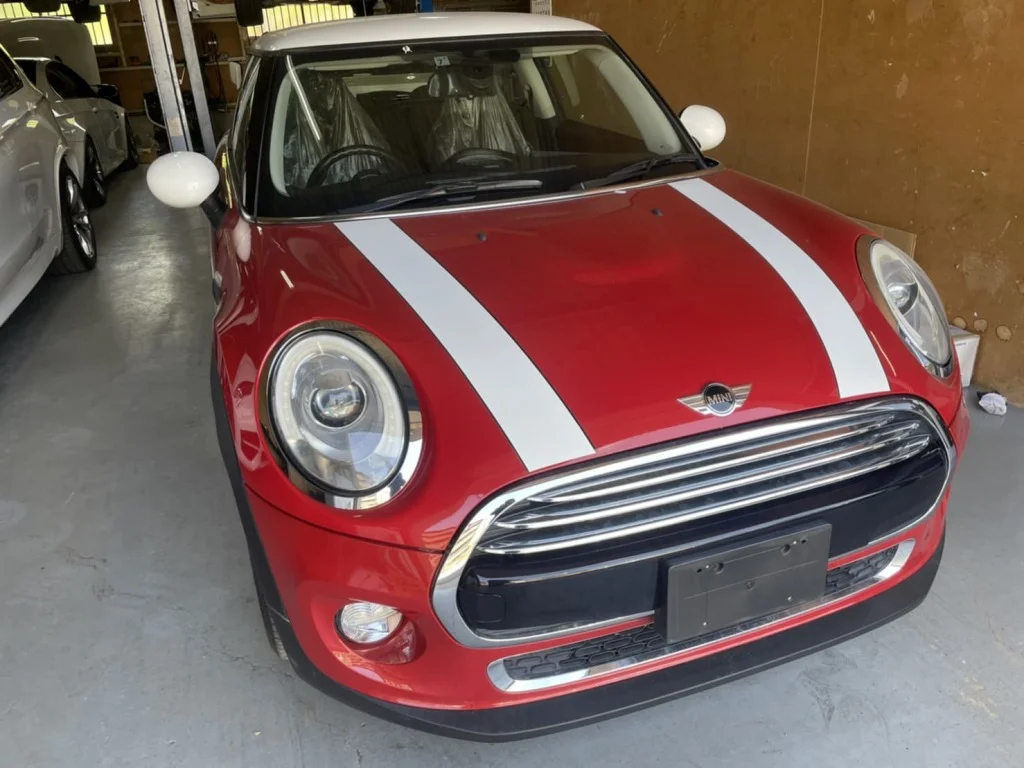

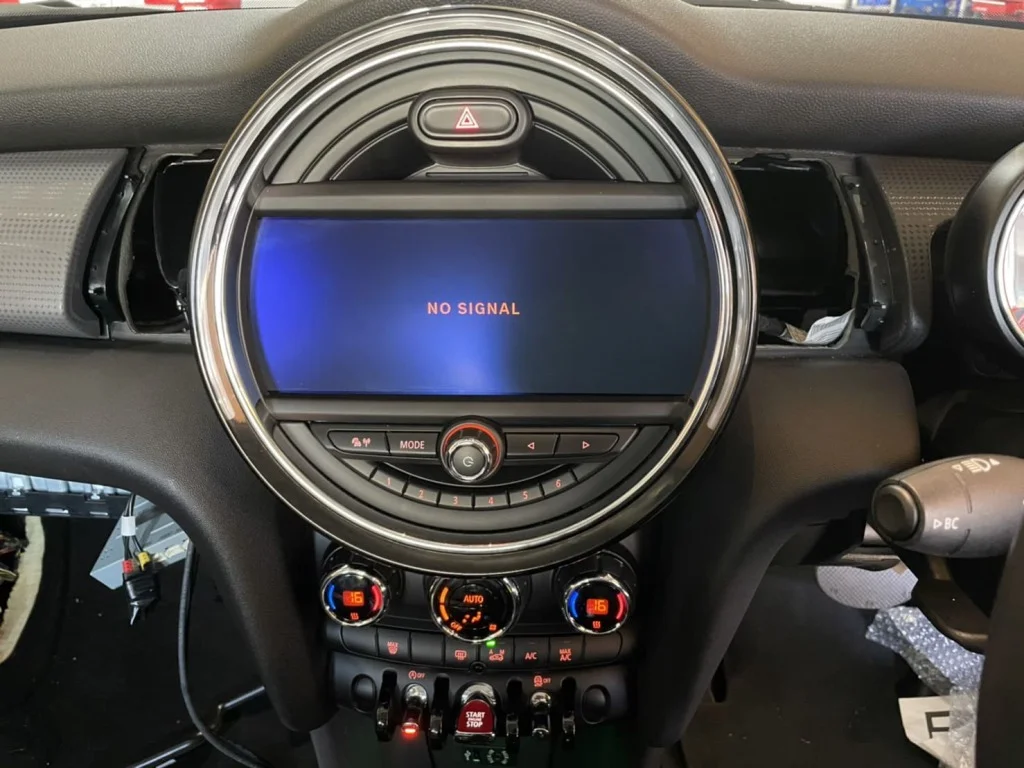

お客様のMINI F56では、カーナビゲーションシステムに常時NO SIGNALが表示され、すべての操作を受け付けない状態でした。

• 症状内容
• NO SIGNAL表示の継続 - 操作が一切できない
• オーディオ機能停止 - ラジオ・CD・Bluetooth全て使用不可
• システム起動音なし - エンジン始動時のロゴも表示されない
• エンターテインメント機能の完全停止

電源系統を含む根本的な故障が疑われる状況でした。

02 診断：F56 HU-H本体の内部故障の特定

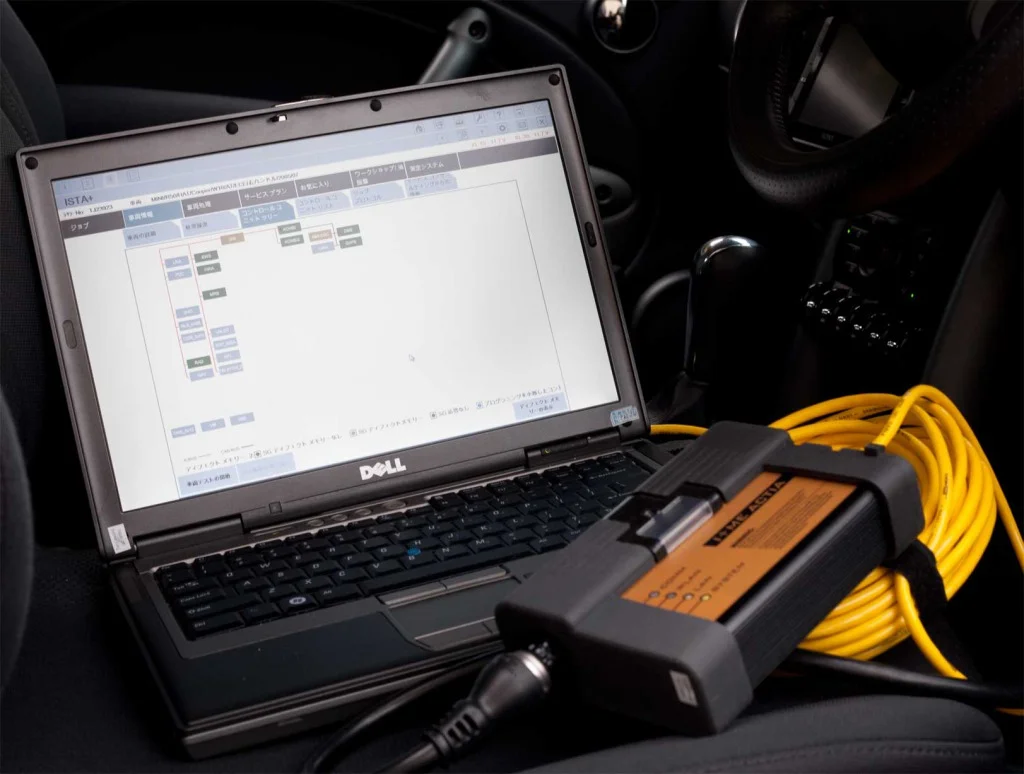

MINI専用診断機ISTAで電子制御システム全体を診断し、HU-Hとの通信状況を確認しました。

• 診断内容
• ISTA診断 - CANバスネットワーク通信状況の確認
• 電源系統チェック - 電圧測定と配線導通テスト
• 物理点検 - コネクター接続状況の目視確認

外部配線系統に異常はなく、HU-H本体の内部回路の故障と確定しました。電子基板の劣化または制御回路の破損が原因です。

03 修理：中古HU-H交換とFSCプログラミング

高品質な中古HU-Hへ交換し、FSCコードによるプログラミングを実施しました。MINI F56のHU-H交換ではFSCによる各機能の作動許可が必須です。

• 交換工程
• HU-H取り外し - ダッシュボード分解と配線取り外し
• 中古HU-H取り付け - 配線接続と規定トルクでの固定
• プログラミング - FSCの入力と車両適合

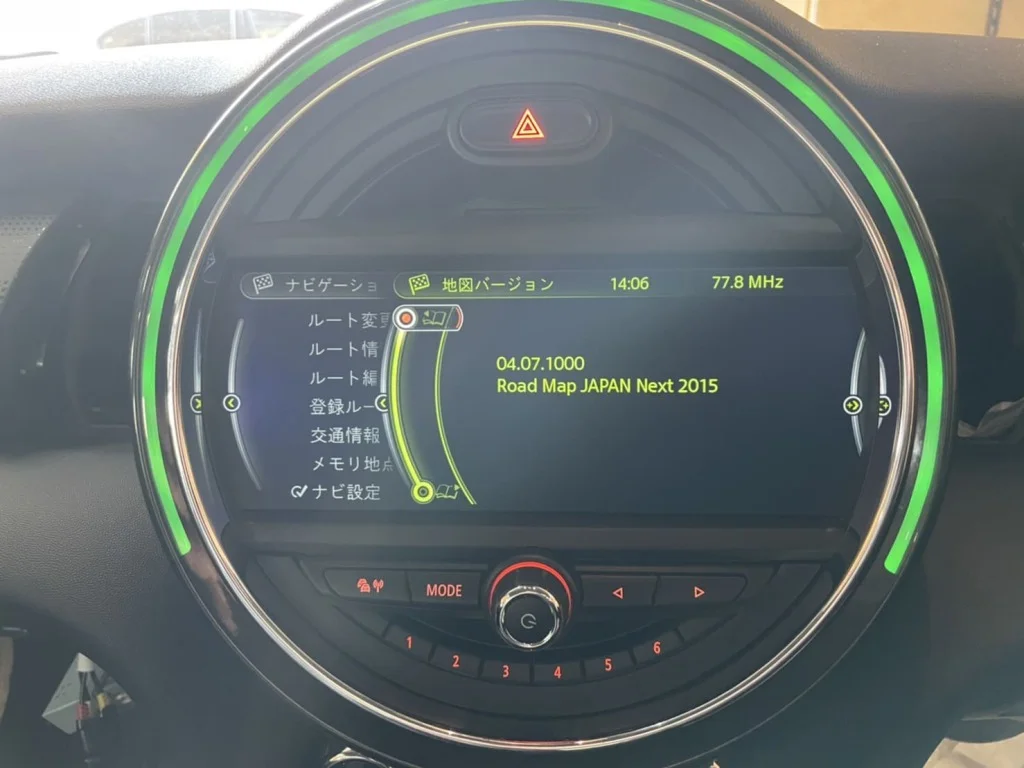

• 地図データ更新 - 最新道路情報への対応

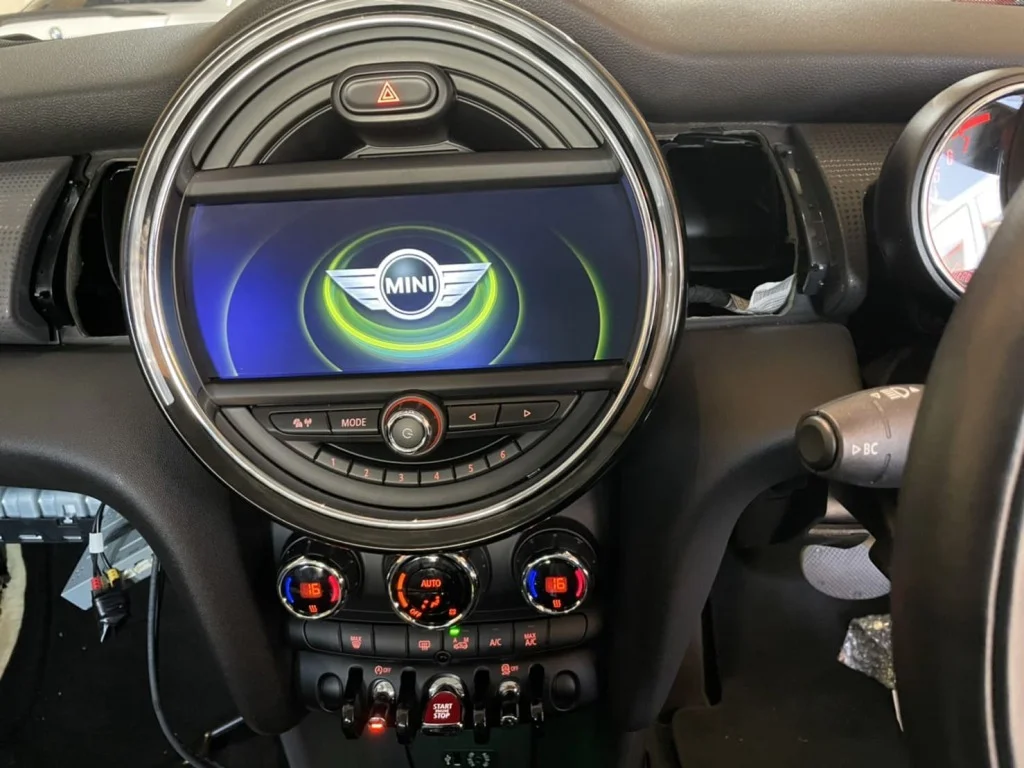

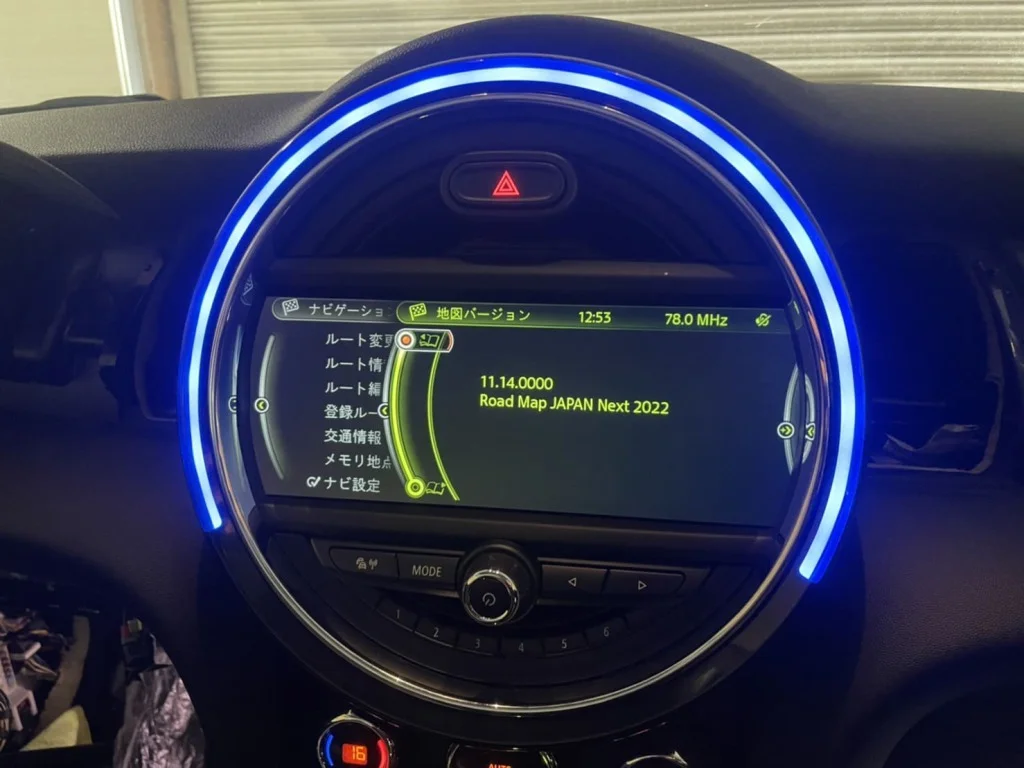

ISTAで車両固有の識別情報を読み取り、新しいHU-Hへプログラミングしました。地図データのアップデートも併せて実施しています。

04 まとめ

MINI F56 クーパーのカーナビNO SIGNAL表示・オーディオ不具合に対し、中古HU-H交換とFSCプログラミングを実施。修理費用は約180,000円で完了しました。

F56のHU-Hは車両システムと高度に統合されており市販ナビへの交換はできませんが、中古部品と専門プログラミング技術の組み合わせにより、正規ディーラーの新品交換と比べて大幅に費用を抑えられます。
