この記事をご覧のBMWユーザーの皆様の中には、オルタネータードライブベルトテンショナーの交換時期や適切な部品選びについて気になっている方も多いのではないでしょうか。
オルタネータードライブベルトテンショナーは、エンジンの駆動ベルトに適切な張力を維持する重要な部品で、経年劣化により性能が低下しやすい部品の一つです。
テンショナーが故障すると、ベルトの異音や滑りが発生し、最悪の場合はベルトが切れてエンジンがオーバーヒートしたり発電不良によりエンジンが停止してしまう危険性があるため、適切なタイミングでの交換が不可欠です。
そこで今回は、BMWのオルタネータードライブベルトテンショナーについて、交換のサインの見分け方やおすすめの部品、さらには交換手順とよくあるトラブル事例まで、BMW整備士の経験をもとに分かりやすく解説してみたいと思います。
BMWユーザーの皆様が安心してお車を運転できるよう、お役に立てれば幸いです。
Yusuke Yotsuda
この記事を書いたスタッフ
GNARLY automobile（ナーリー オートモービル）のホームページをご覧いただき誠にありがとうございます！私はこの大好きなBMW/MINIの整備を通じて、お車のサポートは勿論、お客様とより良いお付き合いをさせて頂ければと思っております。その様な関係を築ける様、精一杯のサービスをご提供させていただきますのでお気軽にご相談ください。
BMWグループ認定 保有資格
目次
BMWオルタネータードライブベルトテンショナーの特徴
オルタネータードライブベルトテンショナー取り外す前
BMWのオルタネータードライブベルトテンショナーには、高精度なベルト張力制御システムが搭載されています。
BMW N55エンジンでは、機械式のテンション機構により、エンジンの回転によりベルトが外れてしまわないように最適なベルト張力を自動的に調整しています。
特にBMWの特徴的なエンジン配置に合わせて設計されたテンショナーは、通常の車両よりも複雑な動作パターンを持っており、オルタネーターやウォーターポンプなど複数の補機類との組み合わせで最適な動作を維持しています。
BMWエンジンは高性能・高回転型設計のため、オルタネータードライブベルトテンショナーには通常より高い耐久性が求められ、BMW専用に設計された適切なテンショナーの使用が重要です。
不適切な部品を使用すると、ベルトの異音や滑り、最悪の場合はベルト脱落によるエンジントラブルにつながる可能性があるため注意が必要です。
あわせて読みたい
【並行輸入部品を使用する危険性】BMW整備士が徹底解説。高額な純正部品に代わるOEM部品・社外部品の使…
並行輸入部品と正規部品の違いについて、BMW整備士の豊富な経験をもとに詳しく解説してまいりました。並行輸入部品は圧倒的な価格の安さが魅力ですが、品質管理の不備や保証・サポートの欠如という重大なリスクを抱えています。実際の整備現場では、取り付け不可能なエアスプリング、性能劣化したバッテリー、偽造されたスパークプラグなど、深刻な問題が現実的に存在します。品質の劣る並行輸入部品が単体の故障だけでなく、BMWの他の重要部品にダメージを波及させ、車両全体の性能低下や資産価値の減少を招く危険性があることを忘れてはいけません。しかし、粗悪な並行輸入部品と高額な純正部品の間には、OEM部品・社外部品という優れた選択肢があります。Continental、DENSO、Boschなど信頼できるメーカーの製品は、純正品と同等の品質を保ちながら価格面でのメリットも提供します。元BMW整備士として、BMWの整備において最も重要なのは安全性の確保だと確信しています。最終的には、BMWユーザーの皆様ご自身にとって何を最も重視されるかを十分にご検討いただき、慎重な判断をされることをお勧めいたします。
オルタネータードライブベルトテンショナーの劣化で起こる主な症状と交換時期

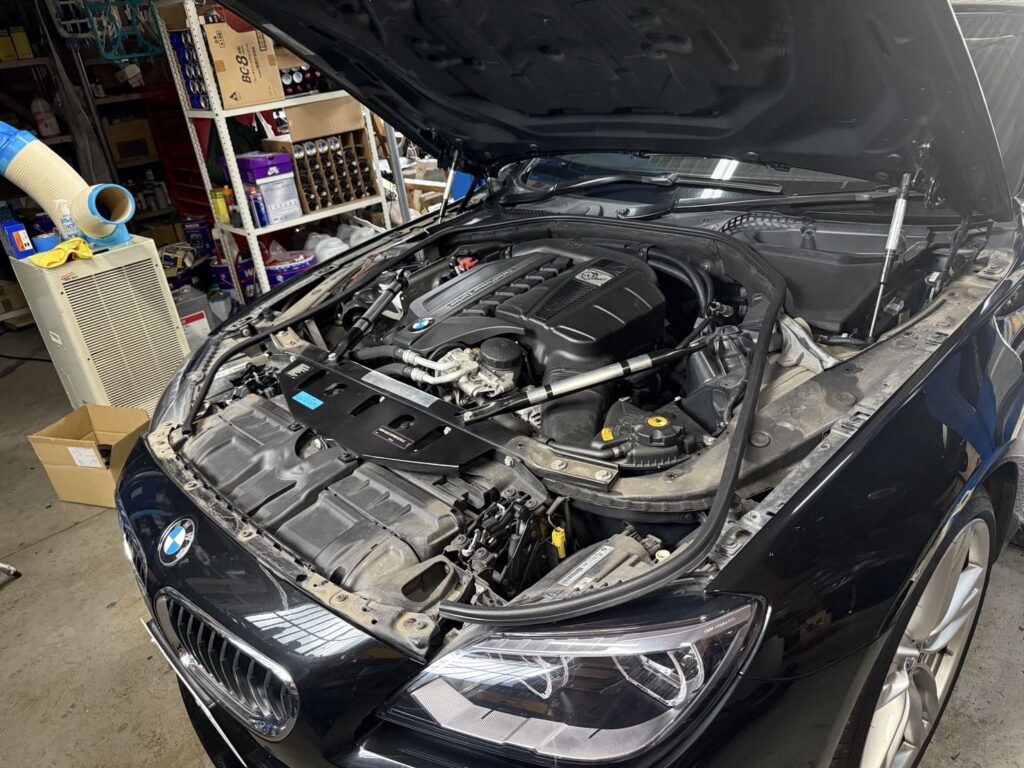

整備が完了したBMW
オルタネータードライブベルトテンショナーが劣化すると、日常使用時に様々な症状が現れてきます。
最も分かりやすいサインは、エンジン始動時やアクセル操作時に発生する「シャー」という異音で、これはテンションローラーのベアリング機構が劣化しているサインです。
また、ベルトの張力不足により発電効率が低下したり、バッテリー警告灯が点灯する症状や、エアコン使用時にベルトが滑ってしまう症状も見られます。
問題を放置するとベルトが完全に外れて他の部分も故障してしまい、最終的には高額な修理費用が発生するため、早めの対応が重要です。
オルタネータードライブベルトテンショナーの劣化は、使用環境や走行距離によって大きく変わります。定期的な動作確認を行うことで、テンショナーを長持ちさせることができます。
あわせて読みたい
【エンジン作動時の異音の修理】BMW F13 640iのオルタネータードライブベルトテンショナー故障診断と交…
今回のBMW F13 640i のオルタネータードライブベルトテンショナー交換修理により、エンジン作動時の異音は解消されました。 エンジン異音の原因はテンショナー内部のベアリング劣化やスプリング機構の劣化が主な原因で、放置すると駆動ベルトが外れてエンジンが停止する危険性があります。 専用ツールによる診断によって、テンショナーの張力異常とベアリング異音を確認し、純正OEM製オルタネータードライブベルトテンショナーへの交換で問題を根本的に解決いたしました。 交換作業では専用スペシャルツールを使用したファンシュラウドの脱着と、規定トルクでの確実な固定など、BMWマニュアルに基づいた正確な手順で実施しています。 異音を放置すると駆動ベルトが外れてエンジンが停止する危険性があるため、早期の対応が不可欠です。
オルタネータードライブベルトテンショナーの交換手順
BMWのオルタネータードライブベルトテンショナー交換は、エンジンの正常動作に直結する重要な作業のため、専門の整備工場での作業をおすすめします。
参考として、BMW N55エンジンの基本的な手順をご紹介します。
STEP
事前準備とファンシュラウドの取り外し

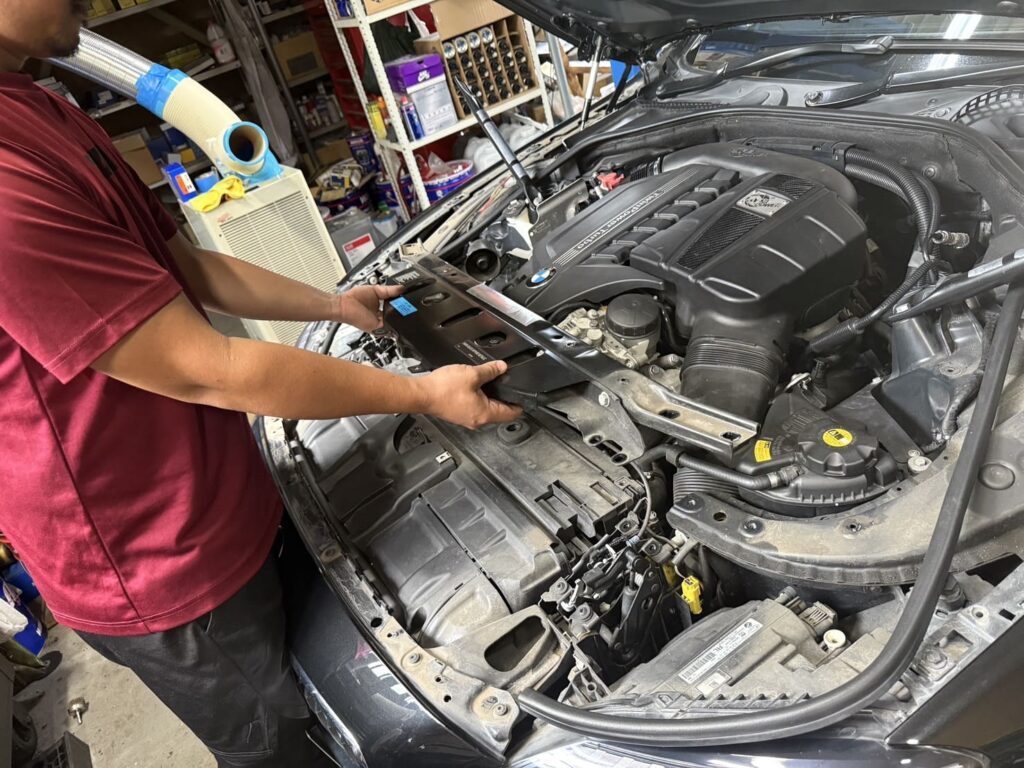

電動ファンを取るためにクロスコネクションを外す
まず、イグニッションをオフにし、作業の安全を確保します。
エンジンルーム上部のクロスコネクションを取り外し、ファンシュラウドを電動ファンと一緒に脱着して、テンショナーへのアクセスを確保します。
STEP
駆動ベルトの取り外し
ベルトテンショナー取り外し
駆動ベルトを再使用する場合は、回転方向にマークを付けておきます。
スペシャルツールを使用してベルトテンショナーを矢印方向へ回し、テンションを解除してから駆動ベルトを慎重に取り外します。
STEP
テンショナーの取り外しと新品への交換

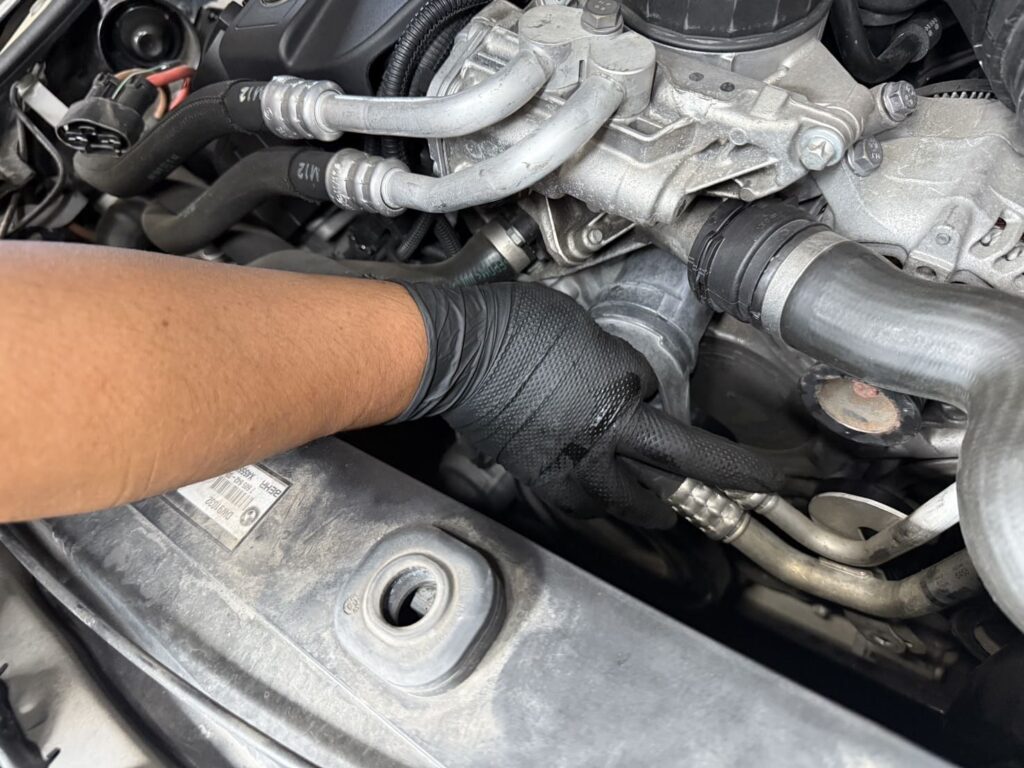

ベルトテンショナー取り付け
テンショナー固定ボルトを規定トルクで取り外し、古いテンショナーをエンジンから取り出します。
新しいテンショナーを正確な位置に取り付け、固定ボルトを適切なトルクで締め付けます。
STEP
駆動ベルトの取り付けと動作確認

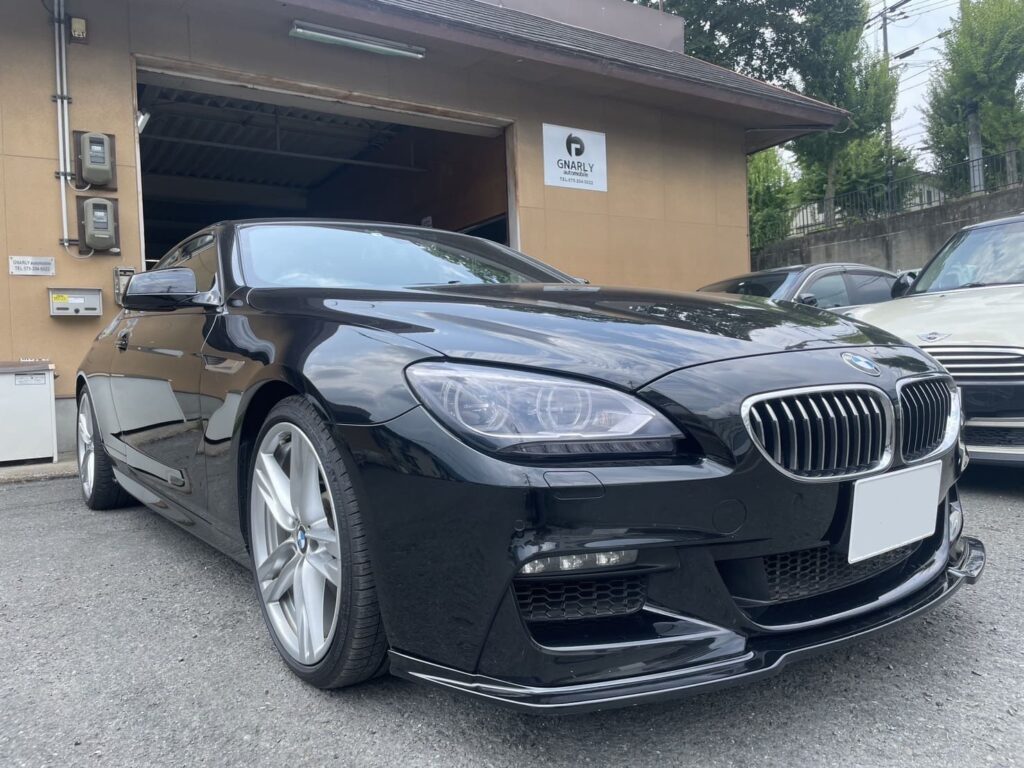

整備が完了したBMW
駆動ベルトの取り付け位置が正しいか確認し、再使用する場合は回転方向に注意しながら取り付けます。
スペシャルツールを使用してテンショナーのテンションを解除し、ベルトを各プーリーに正確に掛けてから、エンジンを始動して異音がないことを確認して作業完了です。
オルタネータードライブベルトテンショナーの交換は専用工具が必要で、精密な調整作業を伴う重要な作業のため、専門の整備工場での作業を強くおすすめします。
BMWのオルタネータードライブベルトテンショナー交換でよくあるトラブル事例
- ベルト掛け違いによる取り付けミス
-
BMW N55エンジンにはダイナミックドライブ装備車と非装備車で異なるベルト経路が存在しており、誤って掛け違えると最悪の場合、エンジンをかけた直後にベルトが切れてしまったりすることがあります。特にスペシャルツールを使用せずに作業すると掛け違いをおこすリスクが高くなります。
- テンショナー固定ボルトのトルク不足による脱落
-
テンショナー交換後に固定ボルトの締め付けトルクが不適切だと、走行振動でテンショナーが緩んだり脱落する危険性があります。BMW N55エンジンでは規定トルクが厳格に定められており、適切なトルクレンチでの作業が必要です。
- ファンシュラウド組み付け不良による冷却性能低下
-
テンショナー交換のためにファンシュラウドを取り外し、再度取り付けの際に取り付けが不完全だと、冷却ファンの効率が低下してエンジンがオーバーヒートする危険性があります。BMWの複雑な冷却システムでは、確実な組み付け確認が重要です。
- スペシャルツール未使用によるテンショナー破損
-
スペシャルツールを使用せずに無理な力でテンショナーを回すと、内部のスプリング機構が破損したり、テンショナー本体が変形する事故が発生します。BMW純正の専用工具を使用した作業が不可欠です。
BMWにおすすめのオルタネータードライブベルトテンショナーとまとめ
OEM部品であるINA（イナ）製のオルタネータードライブベルトテンショナー
【OEM部品】BMWにおすすめのオルタネータードライブベルトテンショナー
BMWのオルタネータードライブベルトテンショナー交換において、コストと品質のバランスを重視するなら、優良社外部品メーカー製のテンショナーがおすすめです。
優良社外部品メーカーは、高品質を維持しながらコストダウンが可能な優れた選択肢となります。
交換のタイミングは、「シャー」という異音やベルトの劣化が目安となります。
これらの兆候を放置すると、ベルトが脱落するなど、危険な状況につながる可能性があります。
交換作業には専用スペシャルツールと精密な取り付け技術が必要なため、できることなら信頼できる整備工場または正規ディーラーでの作業が安全かつ確実です。
- BMWのオルタネータードライブベルトテンショナーの交換のタイミングは、「シャー」というテンションローラーの異音やベルトの劣化が交換のサインとなる
- テンショナーの劣化はベルト張力に直接影響し、異音を無視した使用はベルト脱落やエンジンの故障のリスクを招く可能性がある
- 交換作業では専用スペシャルツールが必要で、ベルトの掛け違いやトルク不足など、様々なトラブル事例があるため専門工場での作業が重要
- コストと品質のバランスに優れた優良社外部品メーカー製部品がおすすめで、純正部品と同等の品質を持ちながら価格を約20%抑えることができる
