【エンジン作動時の異音の修理】BMW F13 640iのオルタネータードライブベルトテンショナー故障診断と交換費用

BMW F13 640i のエンジン作動時の異音の原因は、オルタネータードライブベルトテンショナーの劣化です。

オルタネータードライブベルトテンショナーは駆動ベルトに適切な張力を与える重要な部品ですが、経年劣化により異音や駆動不良を起こします。

専用スペシャルツールによる詳細な故障診断により劣化したテンショナーを特定し、高品質な純正部品への交換修理を実施いたします。

実際の修理事例では、症状確認から交換作業、エンジンシステム登録までの流れと費用について詳しくご紹介いたします。

同様のエンジン異音トラブルでお困りの方への参考事例となれば幸いです。

---

この記事を書いたスタッフ

GNARLY automobile（ナーリー オートモービル）のホームページをご覧いただき誠にありがとうございます！私はこの大好きなBMW/MINIの整備を通じて、お車のサポートは勿論、お客様とより良いお付き合いをさせて頂ければと思っております。その様な関係を築ける様、精一杯のサービスをご提供させていただきますのでお気軽にご相談ください。

BMWグループ認定 保有資格

• BMWテクニシャン資格
• MINIテクニシャン資格

---

エンジン作動時の異音の症状と診断および修理作業

STEP

症状:エンジン作動時の異音とベルト周辺からの音

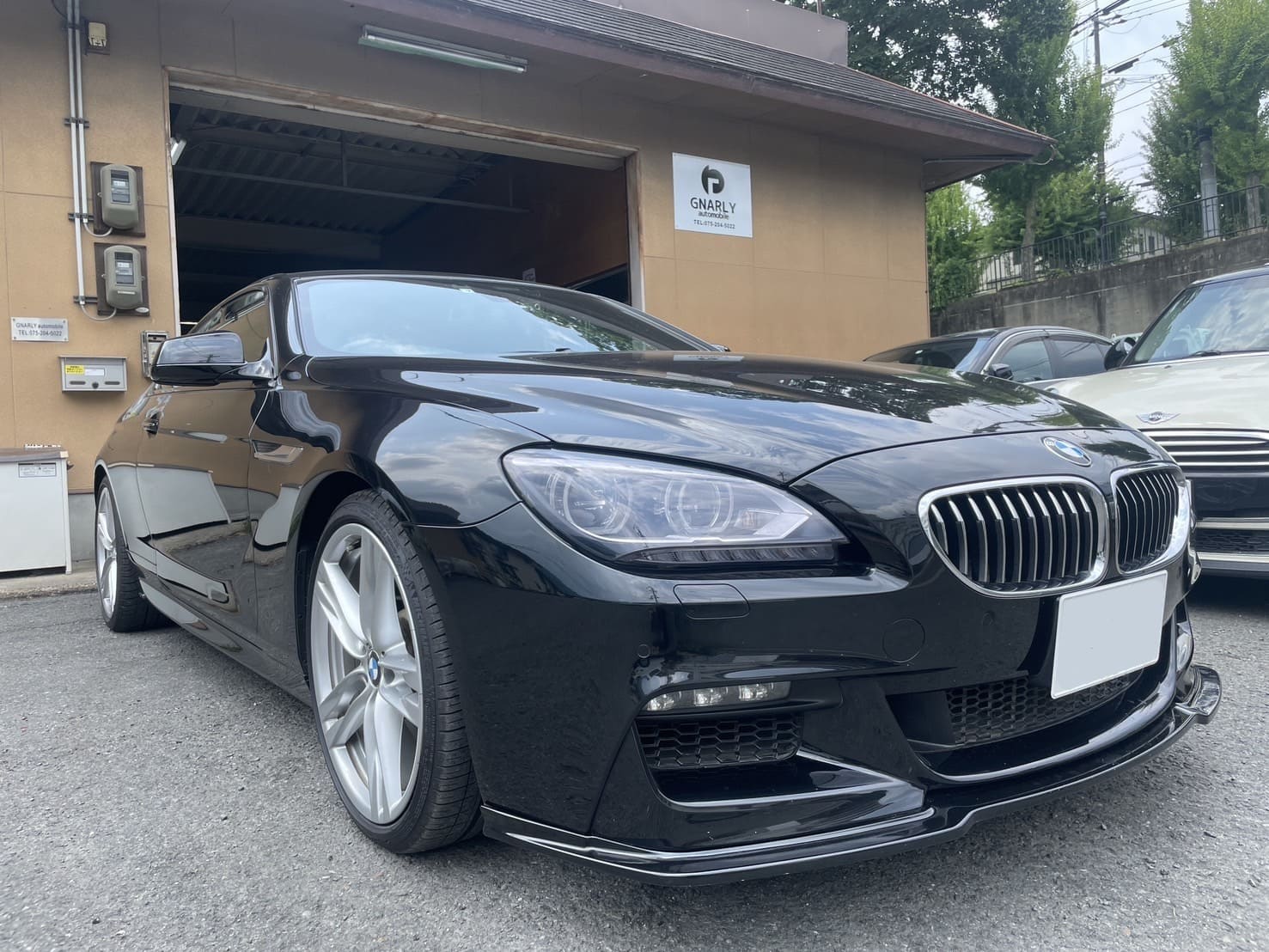

お客様のBMW F13 640iでは、エンジン始動時および作動中に異音が発生していました。

詳細なヒアリングにより、オルタネータードライブベルトテンショナー劣化による以下の症状を確認いたします。

症状内容

• アイドリング時の異音 – 「ガラガラ」という金属音
• 加速時の音の変化 – エンジン回転数に応じて音が大きくなる又は高回転時は音が止まる
• ベルトテンショナーの異常な振動 – エンジン作動中にテンショナーが異常なほど振動する

症状はオルタネータードライブベルトテンショナー内部のベアリング劣化やスプリング機構の劣化により相互に関連し合って発生している複合的な問題です。

放置するとベルトが外れてバッテリー充電不良やエンジンの他の部分の深刻なトラブルにつながる危険な状態となっていました。

あわせて読みたい

エンジン作動時の異音の症状とは？BMW・MINI整備士が解説 BMWやMINIのエンジンから発生する異音は、様々な原因によって生じる複合的な問題です。特に、金属音などの異音や高音の異音、低音の異音、断続的な異音など、症状のパターンによって原因をある程度推測することが可能です。その原因としては、オルタネータードライブベルトとテンショナーの劣化をはじめ、タイミングチェーンの伸びと摩耗、ウォーターポンプとオルタネーターなどのベアリング不良、さらにはエンジンオイルの劣化と油圧不足などが挙げられます。これらの不具合を診断する際は、まず異音の詳細確認から始め、次に聴診器による発生箇所の特定、さらに油圧測定と内部点検、そして診断機器による総合診断へと、段階的なアプローチで原因を特定していきます。また、予防メンテナンスとして、エンジンオイルの定期交換や補機ベルトの点検、適切な暖機運転、年1回の専門点検を実施することで、高額な修理費用を回避し、エンジンの寿命を延ばすことができます。

STEP

診断:テンショナーの動作確認と専用工具による診断

症状の根本原因を特定するため、ベルトを取り外し駆動ベルトテンショナー1つずつの点検を実施しました。

オルタネータードライブベルトテンショナーの現在の作動状態とベアリングの状態を正確に把握し、交換の必要性を判断いたします。

診断内容

• テンショナー張力異常 – 規定値を下回る張力不足状態
• ベアリング異音 – 回転時に異音が発生する状態
• スプリング機構劣化 – 適切な張力を維持できない状態

診断によりオルタネータードライブベルトテンショナー内部のベアリングが劣化し、いつベアリングが破損してもおかしく無い状態でした。

オルタネータードライブベルトテンショナーの劣化が進行すると駆動ベルトが外れてエンジンが停止してしまう危険性があります。

あわせて読みたい

BMW・MINI純正テスター（診断機）ISTAとは？BMW整備士が解説 BMW・BMWMINI純正診断機ISTAは、EシリーズからGシリーズまで対応し、従来のDISを進化させた総合診断ツールです。汎用機ではカバーしきれない診断基準データ、個別テスト機能、部品交換後の初期学習や同期作業など、BMW・MINIの修理には純正診断機が不可欠であることがお分かりいただけたかと思います。ISTAの主要機能には、全コンピューターのエラーコード読み出しと消去、リアルタイムでの実測値確認、各部品を強制作動させるアクティブテスト、バッテリー交換やパーキングブレーキ制御などのサービス機能、効率的な故障診断をサポートするテストプラン、そして修理マニュアル・配線図の参照とコンピューター交換時のプログラミング機能があります。しかし、診断機はあくまで電子制御部分を対象とした道具であり、オイル漏れや冷却水漏れなどの物理的故障は人の目で確認する必要があります。高機能な診断機と経験豊富なメカニックの知識・技術が組み合わさることで、正確な診断と確実な修理が実現できるのです。BMWやMINIの車検・修理を依頼する際は、純正診断機ISTAを保有し、それを使いこなせる熟練メカニックがいる整備工場を選ぶことが、愛車を長く安心して乗り続けるための重要なポイントとなるでしょう。

STEP

修理:純正OEMオルタネータードライブベルトテンショナーへの交換

診断結果を踏まえ、純正の高品質オルタネータードライブベルトテンショナーへの交換修理を実施しました。

純正OEMオルタネータードライブベルトテンショナーは優れた耐久性と精密な張力制御により、BMW車両のエンジンシステムに最適化された製品です。

交換工程

• ファンシュラウド取り外し – 電動ファンと一緒に脱着

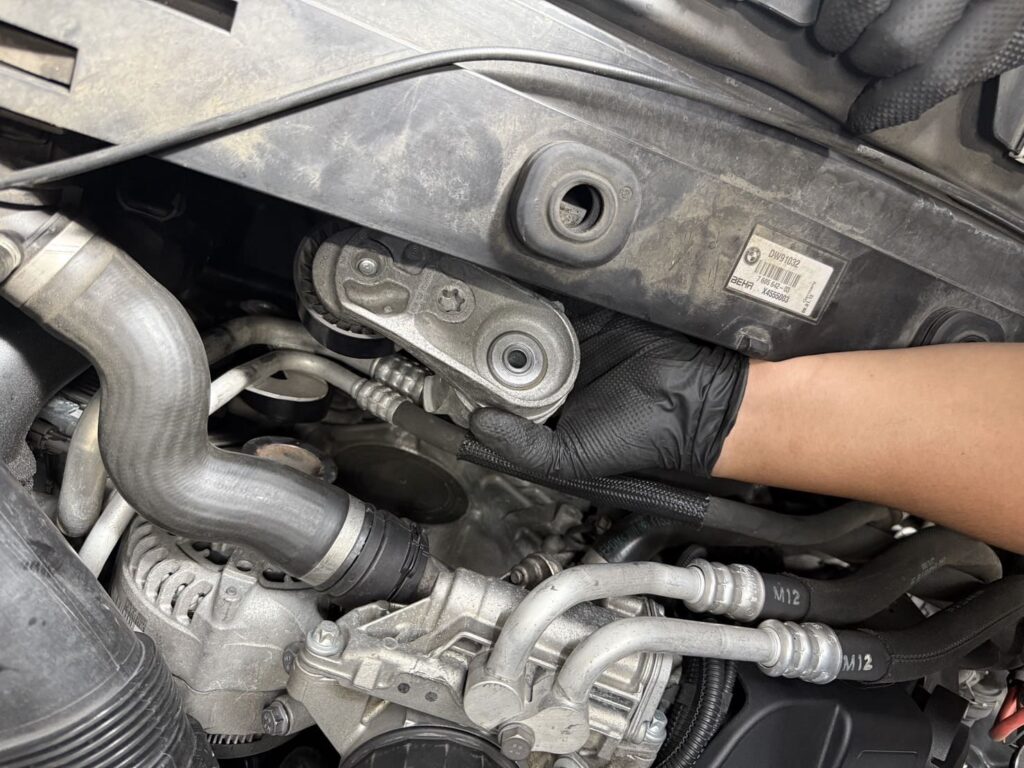

• 駆動ベルト取り外し – 専用ツールでテンショナーを緩める
• テンショナー固定ボルト脱着 – 規定トルクで締付け
• 新品テンショナー取り付け – 純正OEM部品へ確実に交換

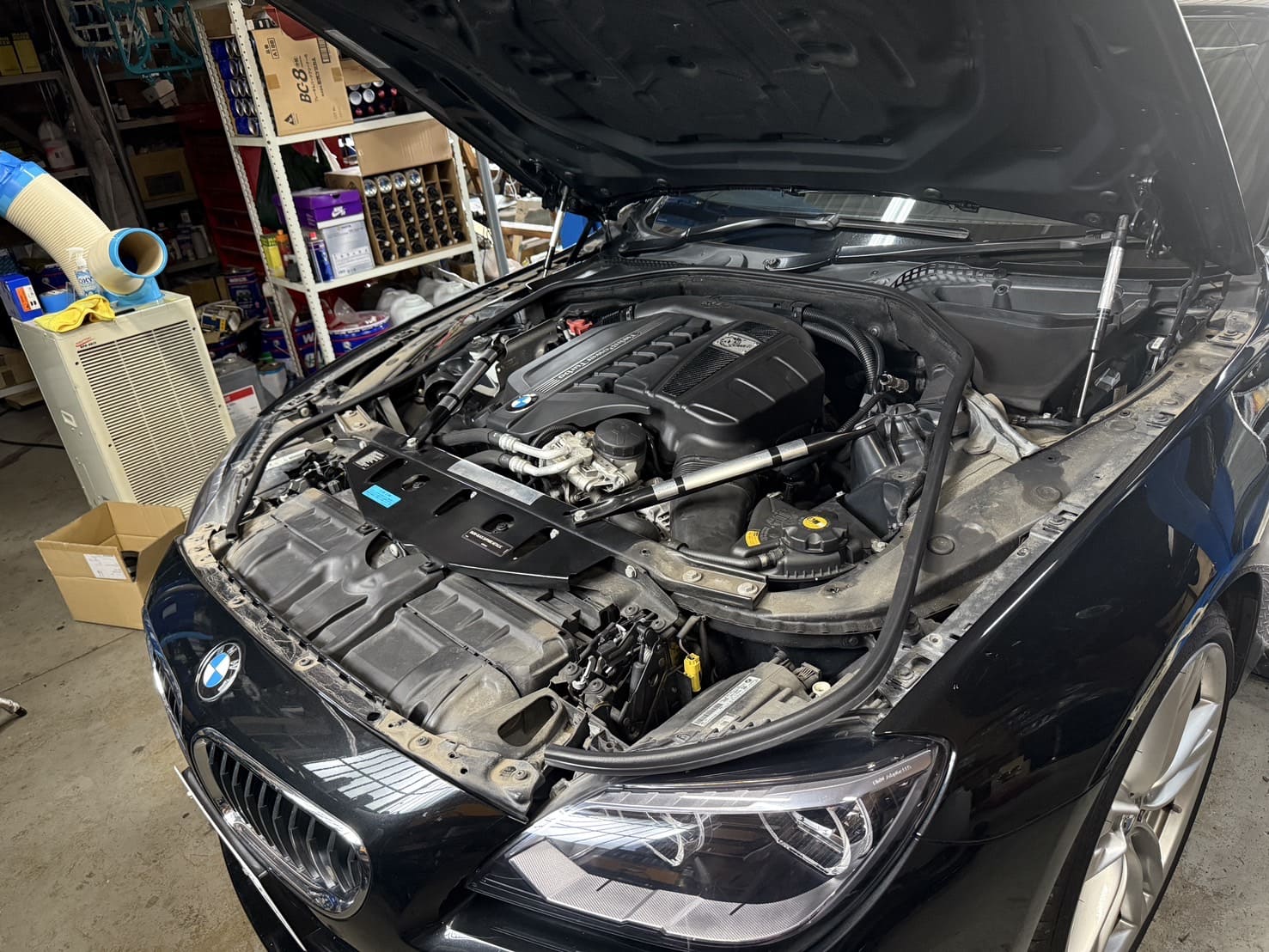

交換作業完了後は駆動ベルトの張力確認と異音の有無を点検し、最適な動作状態で動作するよう設定しました。

実車による動作確認により、エンジン異音の完全な解消と駆動ベルトシステムの正常動作を確認いたしました。

あわせて読みたい

【INA（イナ）製】オルタネータードライブベルトテンショナーの特徴と純正部品との比較 INA製品は、BMWの純正部品として実際に採用されているOEMメーカーであり、純正品と同じ品質基準で製造されながら適正な価格で提供されるという大きなメリットがあります。特にBMWオーナーの皆様にとって、N55エンジン搭載車両における確かな品質と、長期的なメンテナンスコスト削減を両立できるのは、大きな利点と言えるでしょう。純正部品の品質と保証を重視するか、OEM部品のコストパフォーマンスを取るかは、それぞれのオーナーの価値観と車両の使用状況によって判断が分かれるところです。費用面、品質面の双方から見てINA製のパーツは、OEMメーカーとして、最適な選択肢と言えます。

オルタネータードライブベルトテンショナー交換の費用と故障の予防対策

今回のBMW F13 640i のオルタネータードライブベルトテンショナー交換修理により、エンジン作動時の異音は解消されました。

エンジン異音の原因はテンショナー内部のベアリング劣化やスプリング機構の劣化が主な原因で、放置すると駆動ベルトが外れてエンジンが停止する危険性があります。

専用ツールによる診断によって、テンショナーの張力異常とベアリング異音を確認し、純正OEM製オルタネータードライブベルトテンショナーへの交換で問題を根本的に解決いたしました。

交換作業では専用スペシャルツールを使用したファンシュラウドの脱着と、規定トルクでの確実な固定など、BMWマニュアルに基づいた正確な手順で実施しています。

異音を放置すると駆動ベルトが外れてエンジンが停止する危険性があるため、早期の対応が不可欠です。

あわせて読みたい

【BMWにおすすめのオルタネータードライブベルトテンショナー】交換時期や手順をBMW整備士が解説 BMWのオルタネータードライブベルトテンショナー交換において、コストと品質のバランスを重視するなら、優良社外部品メーカー製のテンショナーがおすすめです。優良社外部品メーカーは、高品質を維持しながらコストダウンが可能な優れた選択肢となります。交換のタイミングは、「シャー」という異音やベルトの劣化が目安となります。これらの兆候を放置すると、ベルトが脱落するなど、危険な状況につながる可能性があります。交換作業には専用スペシャルツールと精密な取り付け技術が必要なため、できることなら信頼できる整備工場または正規ディーラーでの作業が安全かつ確実です。
