【カーナビのNO SIGNAL】BMW F31 3シリーズ 320dのヘッドユニット(ナビゲーションユニット) 故障診断と修理費用

お客様のBMW F31 3シリーズでは、カーナビ画面に「NO SIGNAL」が表示され、一切の操作ができない症状が発生していました。

詳細なヒアリングにより、段階的に進行する以下の症状を確認いたします。

症状は突然発生し、HU-Hユニット内部の電子回路系統故障を示すサインです。

BMWのインフォテインメントシステムは車両の多くの機能と連動しているため、運転時の快適性に重大な影響を与えていました。

診断の結果、HU-Hユニット内部の電子回路故障が不調の原因であることが判明しました。

BMW純正診断機器を使用した詳細な診断により、故障箇所を特定いたします。

検査によりHU-Hユニットがシステムから識別されておらず、通信ができない状態でした。

電源供給系統と配線系統には異常がなく、HU-H内部の基板やプロセッサーの経年劣化による故障と確定いたしました。

診断結果により、HU-Hユニットの交換が必要であることが確定いたしました。

あわせて読みたい

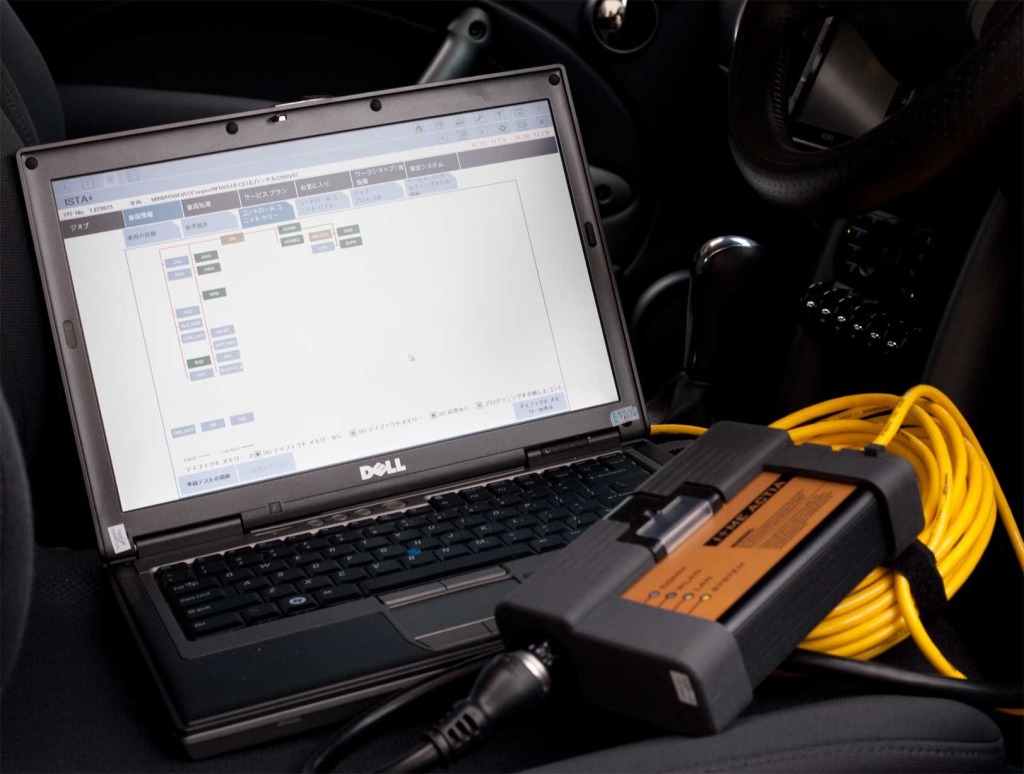

BMW・MINI純正テスター（診断機）ISTAとは？ 診断やプログラミングに必要な理由を元BMW・MINI整備士が解説 BMW・MINI純正診断機ISTAは、EシリーズからGシリーズまで対応し、従来のDISを進化させた総合診断ツールです。汎用機ではカバーしきれない診断基準データ、個別テスト機能、部品交換後の初期学習や同期作業など、BMW・MINIの修理には純正診断機が不可欠であることがお分かりいただけたかと思います。ISTAの主要機能には、全コンピューターのエラーコード読み出しと消去、リアルタイムでの実測値確認、各部品を強制作動させるアクティブテスト、バッテリー交換やパーキングブレーキ制御などのサービス機能、効率的な故障診断をサポートするテストプラン、そして修理マニュアル・配線図の参照とコンピューター交換時のプログラミング機能があります。しかし、診断機はあくまで電子制御部分を対象とした道具であり、オイル漏れや冷却水漏れなどの物理的故障は人の目で確認する必要があります。高機能な診断機と経験豊富なメカニックの知識・技術が組み合わさることで、正確な診断と確実な修理が実現できるのです。BMWやMINIの車検・修理を依頼する際は、純正診断機ISTAを保有し、それを使いこなせる熟練メカニックがいる整備工場を選ぶことが、愛車を長く安心して乗り続けるための重要なポイントとなるでしょう。

診断結果を踏まえ、動作確認済みの中古HU-Hユニットによる交換修理を実施しました。

BMW HU-H交換では、単純な部品交換では機能せず、車両固有のプログラミング作業が必要不可欠です。

FSCコードはBMW独自のセキュリティシステムで、車両仕様をプログラミングするために必要です。

作業完了後の機能テストでは、カーナビゲーション、オーディオシステム、車両設定メニューの全機能が正常に復旧いたしました。
